特性

• 采用+5V单电源供电
• 缓冲电压输出
• 内部2.048V基准电压源(MAX504)
• 电源电流：140µA (MAX515)
• INL = ±1/2LSB（最大值）
• 整个温度范围内确保单调性
• 灵活的输出范围：
  • 0V至V_DD (MAX504/MAX515)
  • V_SS至V_DD (MAX504)
• 8引脚SO/DIP (MAX515)
• 上电复位
• 用于菊花链连接的串行数据输出

产品详情和应用

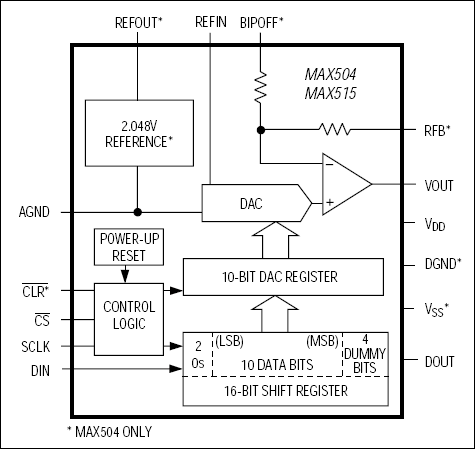

MAX504/MAX515是低功耗、电压输出、10位数模转换器(DAC)，采用+5V单电源供电。MAX504还可采用±5V电源供电。MAX515的消耗电流仅为140µA，MAX504（内置基准电压源）的电流消耗仅为260µA。MAX515采用8引脚DIP和SO封装，而MAX504采用14引脚DIP和SO封装。两个器件均针对失调电压、增益和线性度进行了调整，因此无需进一步调整。

MAX515的缓冲器增益固定为2。MAX504的内部运算放大器可配置为增益1或2，以及单极性或双极性输出电压。MAX504还可用作四象限乘法器，无需外部电阻或运算放大器。关于并行数据输入，请参见MAX503数据手册。关于硬件和软件兼容的12位升级产品，请参考MAX531/MAX538/MAX539数据手册。

应用

• 音频系统
• 电池供电/远端工业控制
• 电池供电测试仪表
• 数字增益与失调控制
• 机器及运动控制设备
