特性

• 采用+5V单电源或±5V双电源供电
• 输出缓冲放大器提供轨到轨摆幅
• 基准输入范围包括两个供电轨
• 工厂校准为1 LSB TUE
• 双缓冲数字输入(MAX505)
• 微处理器和TTL/CMOS兼容
• 无需外部调整
• MX7225/MX7226的引脚兼容升级版本
• 现采用小型SSOP封装

产品详情和应用

MAX505和MAX506均为CMOS、四通道、8位电压输出数模转换器(DAC)。这些器件采用+5V单电源或±5V双电源供电。内部精密输出缓冲器提供轨到轨摆幅。基准输入范围包括两个供电轨。偏移、增益和线性度均经过工厂校准，可在整个工作温度范围内提供1 LSB总不可调整误差(TUE)。

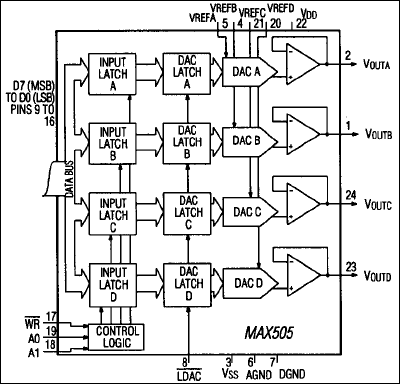

MAX505包含双缓冲逻辑输入，支持使用异步负载DAC（低电平有效LDAC）控制信号同时更新所有模拟输出。MAX505还具有四个独立的基准输入，便于独立设置每个DAC的满量程范围。MAX506的四个DAC各自均具有独立的输入锁存器。数据从一个共用的8位输入端口传输到输入锁存器。这些DAC通过地址输入A0和A1单独选择，并通过将低电平有效WR拉低来更新。所有MAX506 DAC共享同一个基准输入。所有的逻辑输入均兼容TTL和+5V CMOS。

应用

• 任意函数发生器
• 自动测试设备
• 数字增益/失调调节
• 工业过程控制
• 元件数最少的模拟系统
• 可编程衰减器
