特性

产品详情和应用

AD5626属于nanoDAC®系列，是一款完整的串行输入、12位电压输出数模转换器(DAC)，采用5 V单电源供电。它集成了DAC、输入移位寄存器和锁存、基准电压源和一个轨到轨输出放大器。AD5626单芯片DAC适合仅有5 V电源的系统应用，具有成本低、易于使用的特点。

AD5626可采用自然二进制以MSB优先加载方式编程。输出运算放大器摆幅可达到任一供电轨，且设置范围为0 V至4.095 V，分辨率为每位1 mV。它能提供5 mA的吸电流和源电流。片内集成经激光调整后的基准电压源，提供精确的4.095 V满量程输出电压。

该器件采用高速、三线式、兼容数据输入(SDIN)的DSP、时钟(SCLK)和负载选通(LDAC)的串线接口。它还有芯片选择引脚，可连接多个DAC。

上电时或用户要求时，CLR输入可将输出设置为零电平。

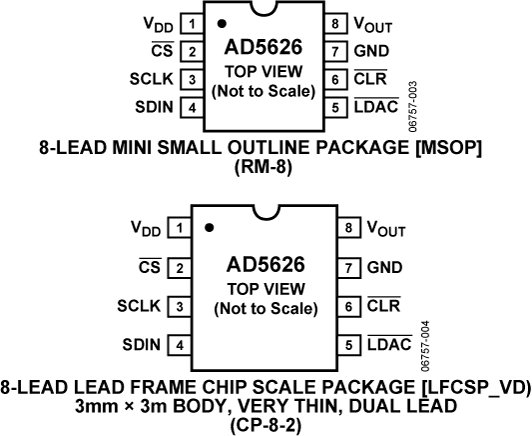

AD5626的额定温度范围为-40℃至+85℃扩展工业温度范围。AD5626提供MSOP和LFCSP表面贴装两种封装。

应用
- 便携式仪器仪表
- 数字控制校准
- 伺服控制器
- 过程控制设备
- PC外设
