特性

• 8位、80Msps双DAC
• 低功耗
  • 58mW，f_CLK = 80MHz时I_FS = 2mA
• 2.7V至3.6V单电源供电
• 2.7V电源时具有完整的输出摆幅和动态性能
• 优异的动态性能
  • f_OUT = 20MHz时，SFDR为66dBc
• 可编程通道增益匹配
• 集成1.24V低噪声带隙基准
• 单电阻增益控制
• 交错数据模式
• 单端和差分时钟输入模式
• 6mm x 6mm、微型40引脚薄型QFN封装
• 可提供评估板—MAX5852EVKIT

产品详情和应用

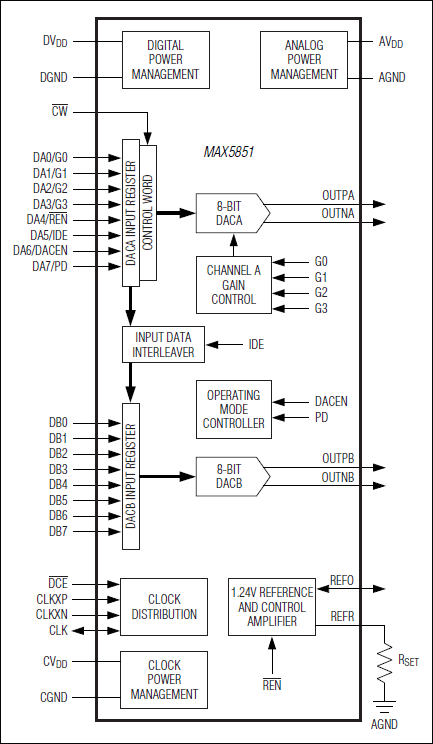

MAX5851双路、8位、80Msps数模转换器(DAC)在能宽带通信系统中提供优异的动态性能。器件集成了两个8位DAC内核和一个1.24V基准。该转换器支持单端和差分工作模式。MAX5851在整个2.7V至3.6V电源范围内都能保持良好的动态性能。其模拟输出支持-1.0V至+1.25V电压。

MAX5851能工作在交错数据模式以减少I/O引脚数。这允许转换器在单个8位总线上实现数据刷新。

MAX5851能够对通道增益匹配进行数字控制，范围是±0.4dB，分成16个0.05dB的台阶。通道匹配可在模拟正交调制应用中改善边带抑制性能。片上1.24V带隙基准源包括一个控制放大器，允许通过一个外部电阻对两个通道进行满量程调节。对于高精度应用，可以禁止内部基准而使用外部基准。

MAX5851采用2.7V至3.6V单电源工作，具有2mA至20mA满量程电流输出。这款DAC支持三种功耗控制工作模式：正常模式、低功耗待机模式和完全关断模式。在关断模式下，工作电流降至1µA。

MAX5851提供带裸焊盘(EP)的40引脚薄型QFN封装，额定工作于扩展级温度范围(-40°C至+85°C)。

提供引脚兼容、更高速率、更高分辨率的产品，详细信息请参考MAX5852 (8位、165Msps)、 MAX5854 (10位、165Msps)和MAX5853 (10位、80Msps)的数据资料，参见完整数据资料中的表4。

应用

• 通信：VSAT、LMDS、MMDS、WLAN、点到点微波通信链路
• 直接数字合成器(DDS)
• 仪表/ATE
• 正交调制
• 无线基站
