特性

• 四个带输出缓冲器的12位DAC
• 通过3线式串行接口同时或独立控制四个DAC
• 上电复位
• 与SPI/QSPI和MICROWIRE兼容
• ±1 LSB总不可调整误差(MAX536)
• 全12位性能，无需调整
• ±5V电源供电(MAX537)
• 双缓冲数字输入
• 缓冲电压输出
• 16引脚DIP/SO封装

产品详情和应用

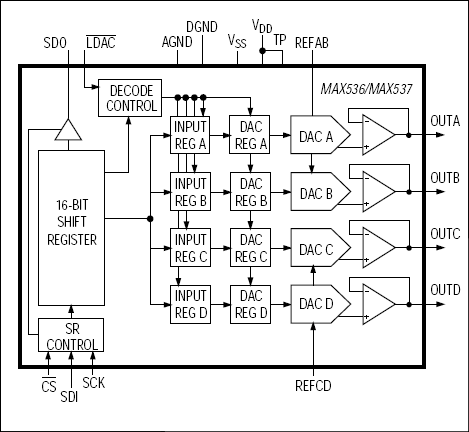

MAX536/MAX537集成了四个12位、电压输出数模转换器(DAC)和四个精密输出放大器，采用节省空间的16引脚封装。失调、增益和线性度均经过工厂校准，以提供MAX536的±1 LSB总不可调整误差。MAX537采用±5V电源供电，而MAX536采用-5V和+10.8V至+13.2V电源供电。

每个DAC都有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字用于将数据加载到每个输入/DAC寄存器中。串行接口与SPI/QSPI^™或MICROWIRE^™兼容，因此，输入和DAC寄存器可以通过单个软件命令进行独立更新或同时更新。DAC寄存器可以通过硬件低电平有效LDAC引脚同时更新。所有逻辑输入均兼容TTL/CMOS。

应用

• 数字增益与失调控制
• 通用产品
• 工业过程控制
• 运动控制设备
• 远端工业控制
