AD9957

推荐用于新设计

1 GSPS正交数字上变频器,内置18位IQ数据路径和14位DAC

ADI亚德诺 AD9957 产品介绍
2026-03-09 0次

特性


  • 1 GSPS内部时钟速度(高达 400 MHz模拟输出)
  • 集成1 GSPS、14位DAC
  • 输入数据速率:250 MSPS
  • 相位噪声 ≤ −125 dBc/Hz(1 kHz偏移,400 MHz载波)
  • 卓越的动态性能:>80 dB 窄带 SFDR
  • 8个可编程配置文件,支持移位键控
  • Sin(x)/(x)校正(反正弦滤波器)
  • 参考时钟倍频器
  • 内部振荡器,支持单晶体操作
  • 软件/硬件控制的关断功能
  • 集成RAM
  • 相位调制功能
  • 多芯片同步
  • 与Blackfin SPORT轻松接口
  • 插值因子范围:4至252倍
  • DAC插值模式
  • 增益控制DAC
  • 内部分频器支持高达2 GHz的参考频率
  • 采用1.8 V和3.3 V电源供电

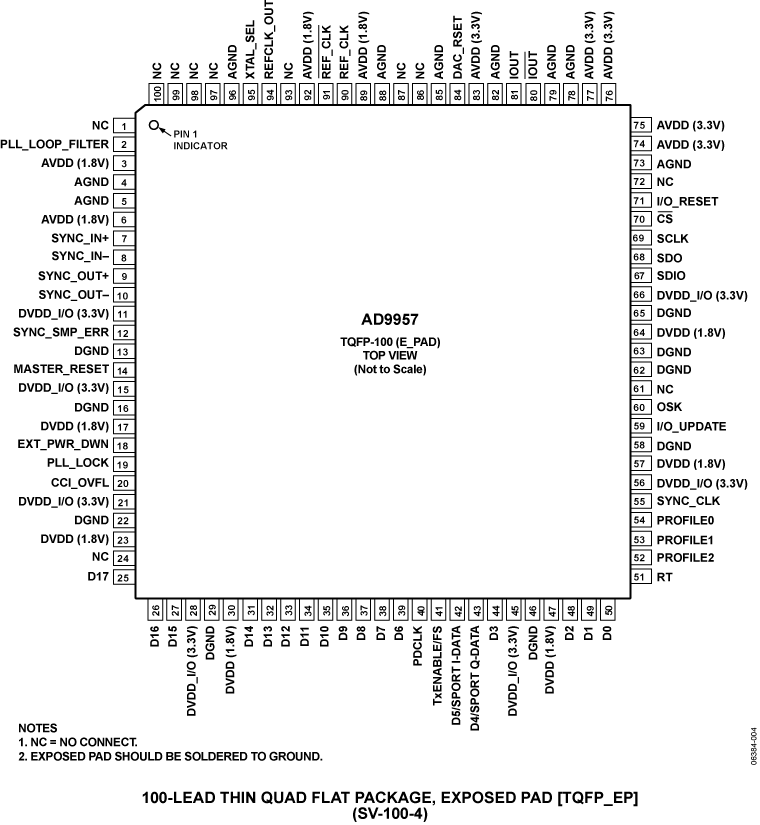

  • 100引脚TQFP_EP封装


产品详情和应用


AD9957可用作通用I/Q调制器与捷变上变频器,适合视成本、尺寸、功耗和动态性能为关键因素的通信系统。它在单芯片上集成了一个高速直接数字频率合成器(DDS)、一个高性能、高速14位数模转换器(DAC)、时钟乘法器电路、数字滤波器以及其它DSP功能,为有线或无线通信系统中的数据传输提供基带上变频。

AD9957是正交数字上变频器(QDUC)系列中的第三款器件,另外两款器件是AD9857和AD9856。它的工作速度、功耗和频谱性能均有所提升。与前两款产品不同,它支持可用于I/Q基带数据的16位串行输入模式。或者,也可以对这款器件进行编程,用作单音正弦源或插值DAC。

基准时钟输入电路含有一个晶体振荡器、一个高速二分频输入和一个低噪声锁相环(PLL),锁相环用于倍增基准时钟频率。

控制功能的用户接口包括一个串行端口和引脚分布,前者经过配置很容易与Blackfin® DSP的SPORT接口,后者可以用来对任何信号参数(相位、频率或振幅)进行快速、轻松的移动键控。

应用

  • HFC数据、电话和视频调制解调器
  • 无线基站传输
  • 宽带通信传输
  • 网络电话
  • 数据手册,Rev. A,1/08
