AD5062

量产

2.7 V至5.5 V、全精度、16位VOUT nanoDAC®转换器,无缓冲,采用SOT 23封装

ADI亚德诺 AD5062 产品介绍
2026-03-09 0次

特性


  • 单通道16位DAC,1 LSB INL
  • 上电复位至中间电平或零电平
  • 通过设计保证单调性
  • 3种关断功能
  • 低功耗,串行接口采用施密特触发式输入
  • 8引脚微型SOT23封装,低功耗
  • 2.7 V至5.5 V电源供电
  • 上电时毛刺非常低


产品详情和应用

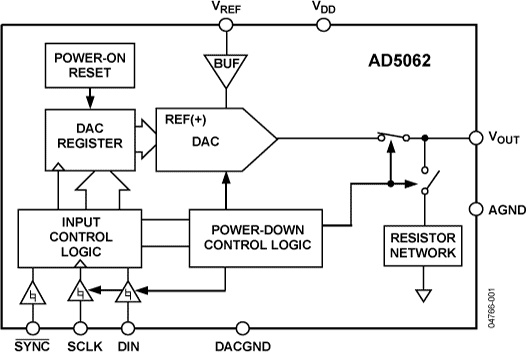

AD5062属于ADI公司的nanoDAC®系列产品,是一款低功耗、单通道16位无缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电。相对精度规格为±1 LSB,保证工作单调性,微分非线性(DNL)规格为±1 LSB。该器件采用灵活的三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5062的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。该器件内置一个上电复位电路,确保DAC输出上电至零电平或中间电平并保持该电平,直到对该器件执行一次有效的写操作为止。此外还具有关断特性,在关断模式下,器件在5 V时的功耗通常降至300 nA(典型值),并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于0.8 mV。

这款器件上电时毛刺非常低。

产品聚焦
1. 采用8引脚微型SOT-23封装。
2. 16位精度、1 LSB INL。
3. 上电时毛刺非常低。
4. 高速串行接口,时钟速率最高达30 MHz。
5. 为用户提供三种关断模式。
6. 复位到已知输出电压(零电平或中间电平)。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
