特性

• 200Msps输出刷新速率
• f_OUT = 16MHz时，噪声谱密度 = -152dBFS/Hz
• 极佳的SFDR和IMD
  • f_OUT = 16MHz时，SFDR = 78dBc (至奈奎斯特频率)
  • f_OUT = 80MHz时，SFDR = 73dBc (至奈奎斯特频率)
  • f_OUT = 10MHz时，IMD = -85dBc
  • f_OUT = 80MHz时，IMD = -74dBc
• f_OUT = 61MHz时，ACLR = 74dB
• 2mA至20mA满量程输出电流
• CMOS兼容数字和时钟输入
• 片上1.2V带隙基准
• 功耗低至255mW

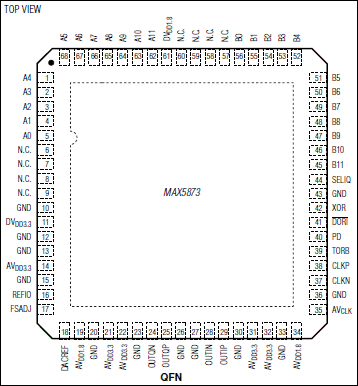

• 68引脚QFN-EP封装
• 提供评估板(MAX5875EVKIT)

产品详情和应用

MAX5873是先进的12位、200Msps、双路数模转换器(DAC)。能够满足无线基站及其它通信领域信号合成应用的要求。该双路DAC采用3.3V和1.8V电源供电，具有极高的动态性能，如f_OUT = 16MHz时，无杂散动态范围(SFDR)达78dBc，支持200Msps刷新速率，功耗仅为255mW。

MAX5873的电流控制结构支持2mA至20mA的满幅电流输出，允许0.1V_P-P至1V_P-P的差分输出电压摆幅。MAX5873集成的1.2V带隙基准和控制放大器可确保高精度和低噪声。独立基准输入(REFIO)允许使用外部基准以实现最佳灵活性，并提高增益精度。

MAX5873的数字和时钟输入可接收3.3V CMOS电平。MAX5873灵活的数据输入总线既支持双端口输入也支持单端口间插输入。MAX5873可提供68引脚带裸焊盘(EP)的QFN封装，适用于扩展温度范围(-40°C至+85°C)。

欲查找与MAX5873引脚兼容的14位和16位版本，请分别参考MAX5874和MAX5875的数据资料。与MAX5873功能兼容的LVDS接口版本，请参考MAX5876的数据资料。

应用

• 自动测试设备(ATE)
• 基站：单载波UMTS、CDMA、GSM
• 电缆调制解调器终端系统(CMTS)
• 通信：固定宽带无线接入、点到点微波通信
• 直接数字合成器(DDS)
• 仪表
