ADI亚德诺 LTC2704 产品介绍

2026-03-09 0次

特性

6 种可编程输出范围：
- 单极：0V 至 5V、0V 至 10V
- 双极：±5V、±10V、±2.5V、–2.5V 至 7.5V
所有片内寄存器的串行回读

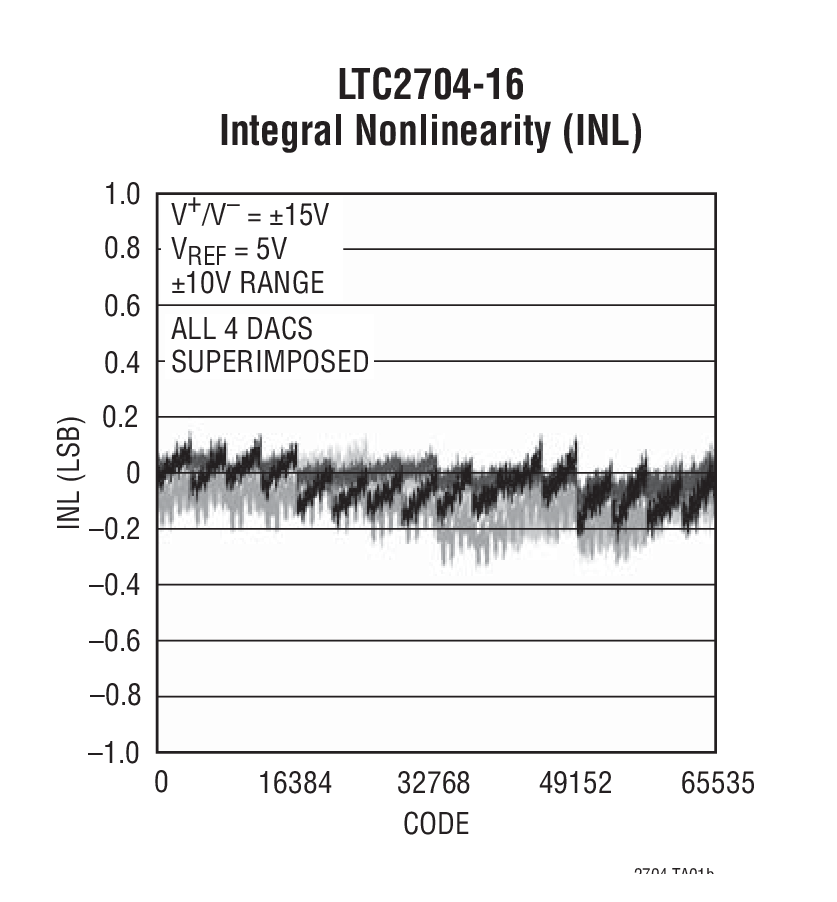

在工业温度范围内实现 1LSB INL 和 DNL (LTC2704-14 / LTC2704-12)
加压 / 检测输出实现远端采样
干扰脉冲：< 2nV-sec
输出驱动 ±5mA
引脚兼容的 12 位、14 位和 16 位器件
上电和清至 0V

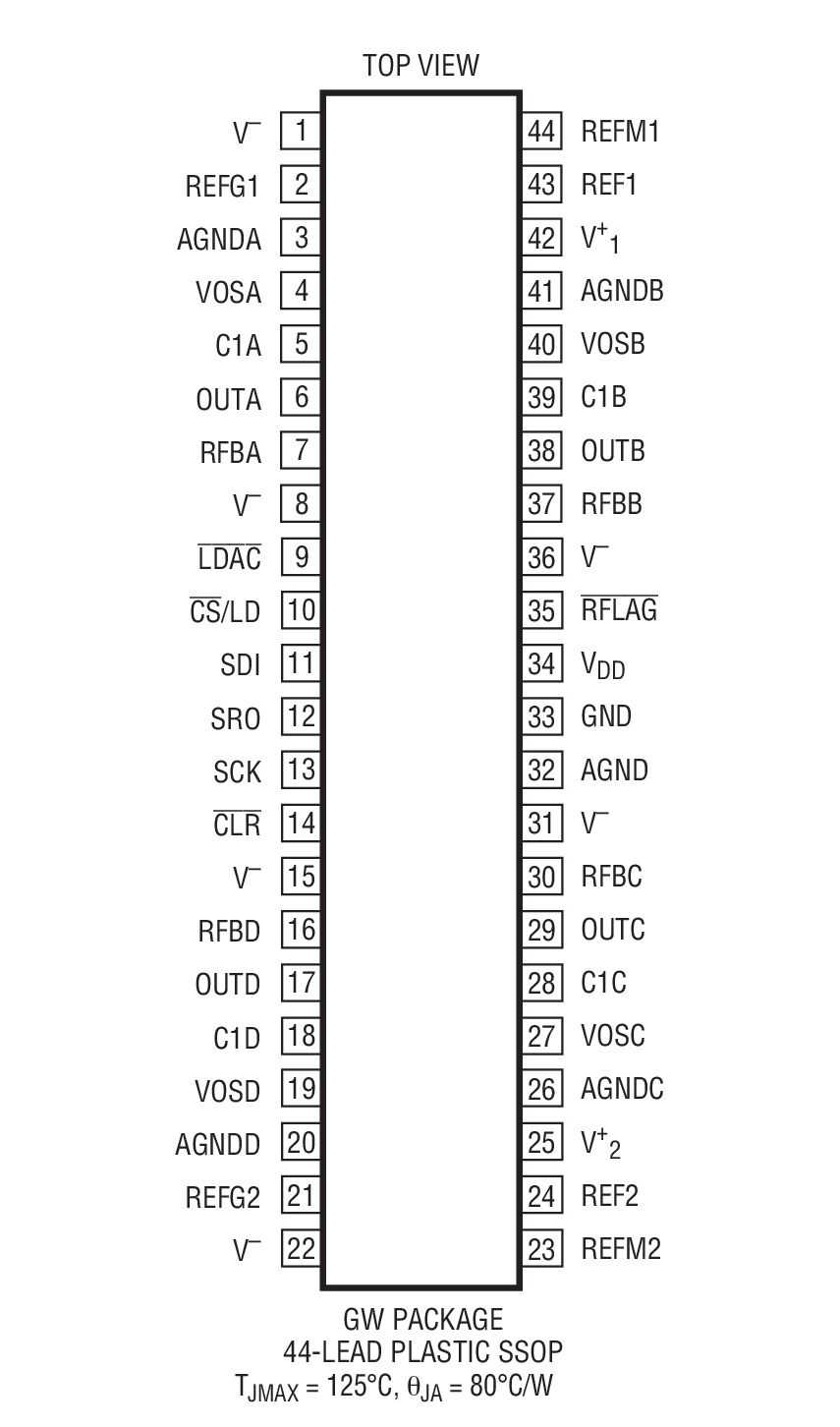

44 引脚 SSOP 封装

产品详情和应用

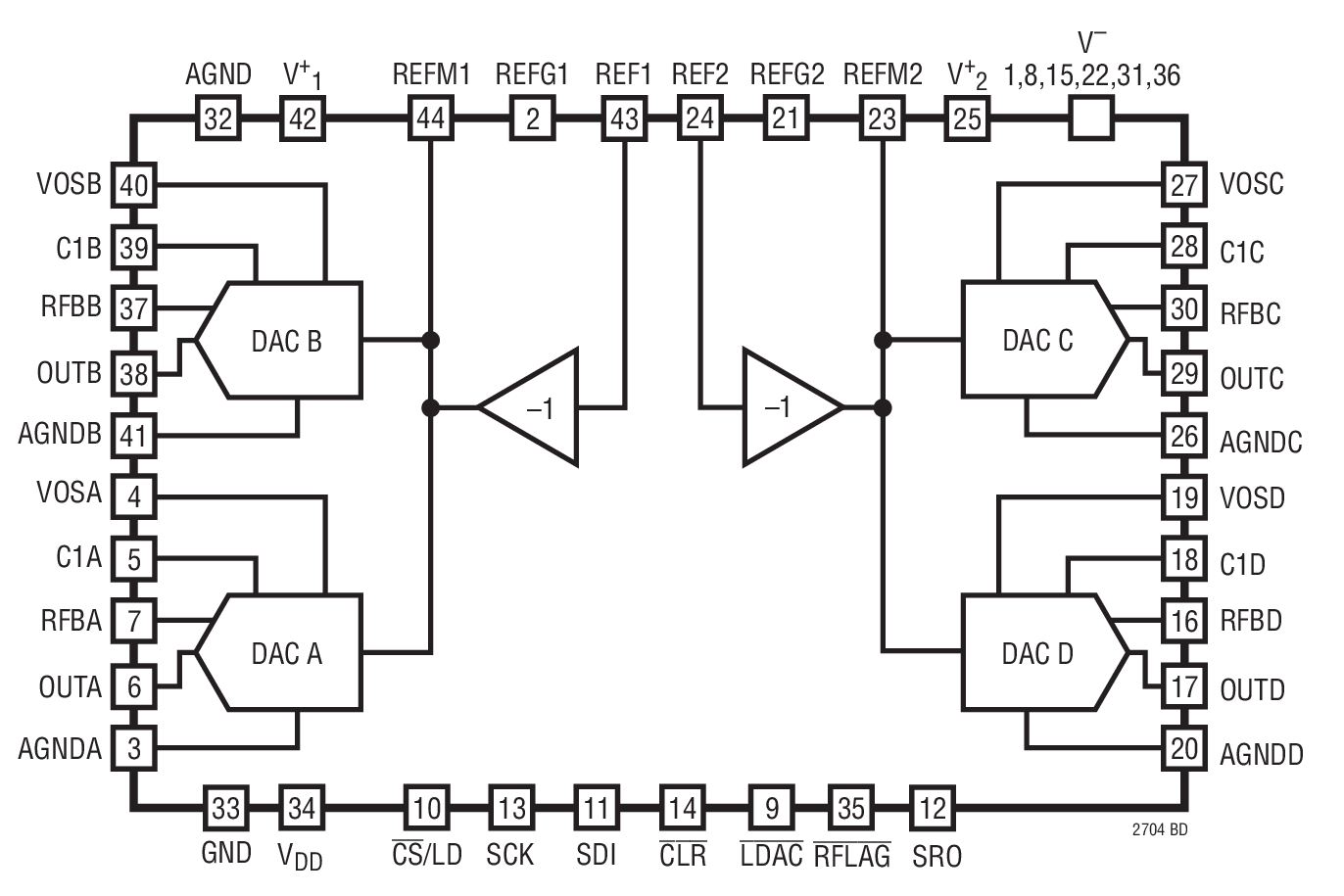

LTC^®2704-16 / LTC2704-14 / LTC2704-12 是串行输入、16 / 14 / 12 位、电压输出 SoftSpan^™ DAC，采用 3V 至 5V 逻辑和 ±5V 至 ±15V 模拟工作电源。SoftSpan 提供了 6 种输出范围 (2 种单极和 4 种双极)，全部可以通过三线式 SPI 串行接口进行编程。INL 的准确度达 1LSB (LTC2704-16 为 2LSB)。所有器件版本的 DNL 准确度均达 1LSB。

回读命令可在仅仅一个 24 位或 32 位指令周期内完成任何片内寄存器的验证。所有其他命令从 LTC2704 产生一个 "滚动回读" 响应，从而大幅度地减少所需的指令周期数。

睡眠命令允许关断任何的 DAC 组合。另外还有一个用于每个通道的复位标记和偏移调节引脚。

Applications

过程控制和工业自动化
直接数字波形发生
软件控制型增益调节
自动化测试设备
