特性

• 在整个温度范围内保持 16 位单调
• 去毛刺干扰轨至轨电压输出：8nV · s
• I_CC：650μA (典型值)

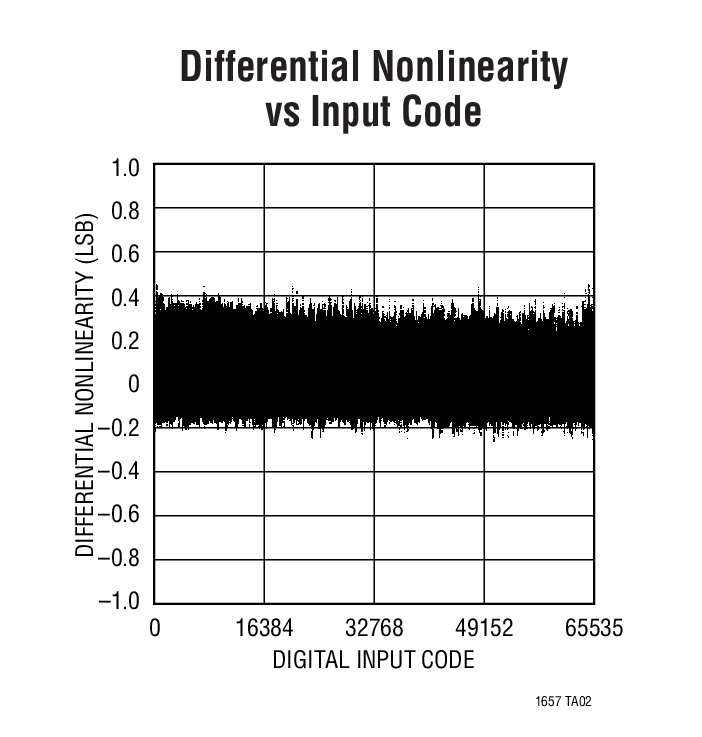

• 最大 DNL 误差：±1LSB
• 稳定时间：20μs (至 ±1LSB)
• 内置基准：
  • 2.048V (LTC1657)
  • 1.25V (LTC1657L)
• 内部上电复位至 0V
• 异步 CLR 引脚
• 输出缓冲器可针对增益 = 1 或 2 进行配置
• 并行 16 位或 2 字节双缓冲接口
• 乘法能力

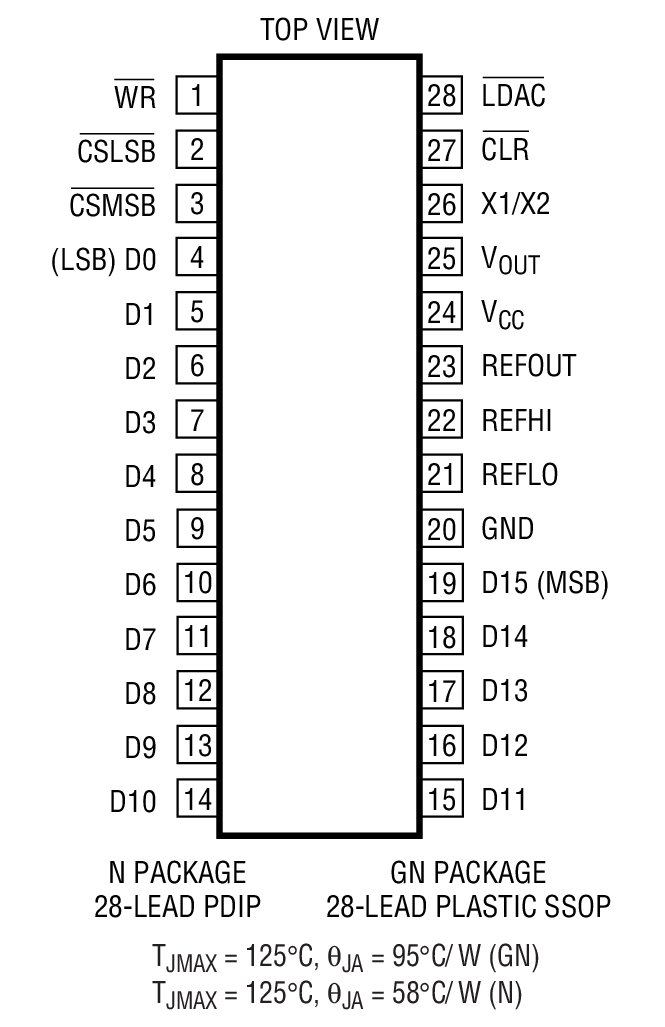

• 窄体 28 引脚 SSOP 封装



产品详情和应用

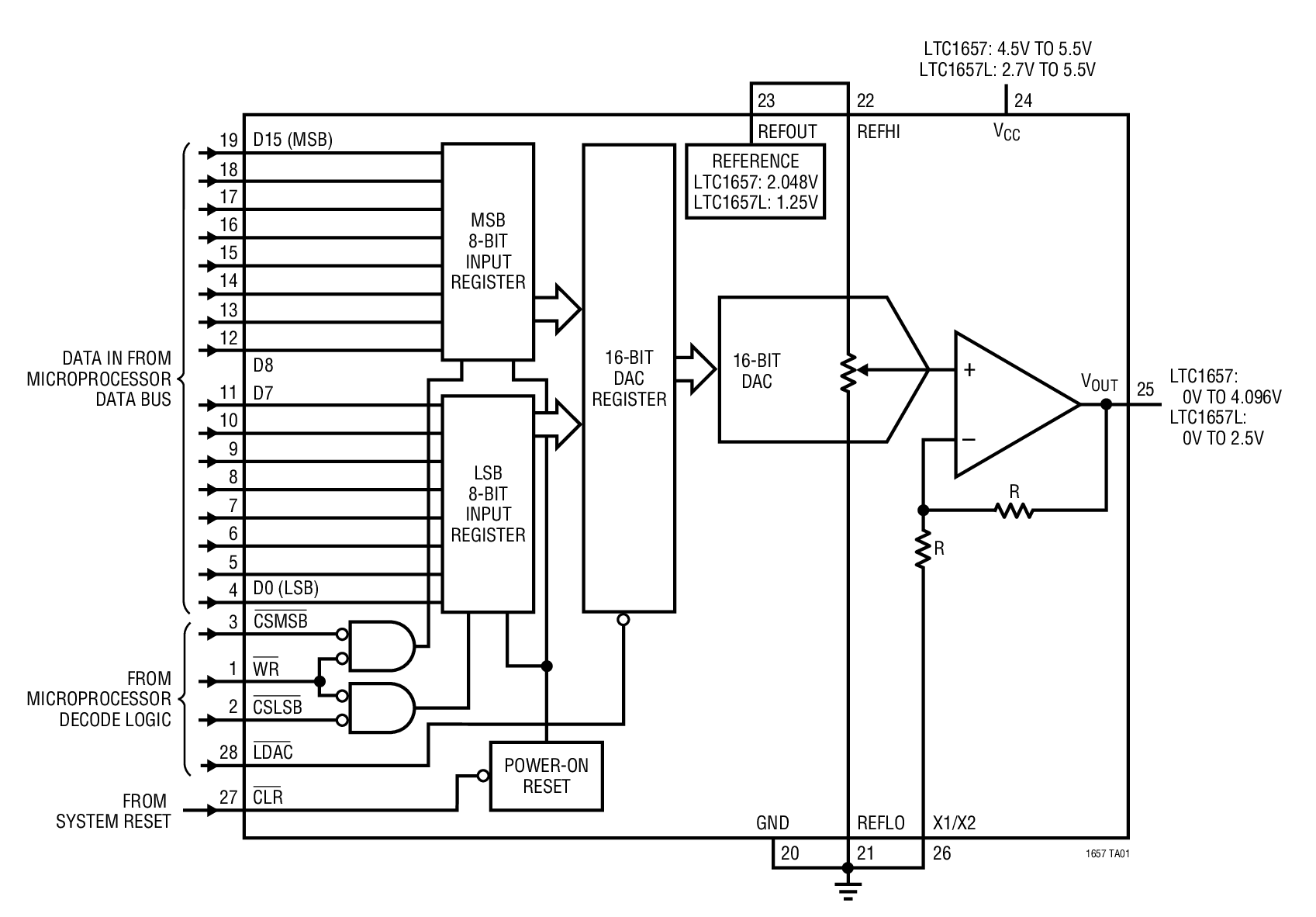

LTC^®1657 / LTC1657L 是采用 28 引脚 SSOP 封装的完整单电源、轨至轨电压输出、16 位数模转换器 (DAC)。这些器件内置了一个轨至轨输出缓冲放大器、一个内部基准和一个双平衡并行数字接口。

LTC1657 / LTC1657L 具有分离的基准输入引脚，可利用一个外部基准来驱动。全标度输出可以是基准电压的 1 倍或 2 倍，这取决于 X1/X2 引脚的连接方式。LTC1657 采用一个 4.5V 至 5.5V 的工作电源，并具有一个 2.048V 片内基准。LTC1657L 依靠一个 2.7V 至 5.5V 电源供电运作，且具有一个 1.25V 片内基准。

LTC1657 / LTC1657L 类似于凌力尔特公司的 LTC1450 / LTC1450L 12 位V_OUT DAC 系列，从而提供了一条升级途径。它们是仅有采用 28 引脚 SSOP 封装的缓冲 16 位并行 DAC，并包括一个用于独立执行的片内基准。

• 仪表
• 数字校准
• 工业过程控制
• 自动测试设备
• 通信测试设备
