特性

• +5V单电源
• 简单的2线串行接口
• I^²C 兼容
• 输出缓冲放大器提供轨到轨摆幅
• 节省空间的8引脚DIP/SO封装(MAX517/MAX518)
• 基准输入范围包括两个供电轨(MAX517/MAX519)
• 上电复位可清除所有锁存器
• 4µA关断模式

产品详情和应用

MAX517/MAX518/MAX519均为8位电压输出数模转换器(DAC)，具有简单的2线串行接口，支持在多个器件之间进行通信。它们采用5V单电源供电，其内部精密缓冲器使DAC能够提供轨到轨输出摆幅。

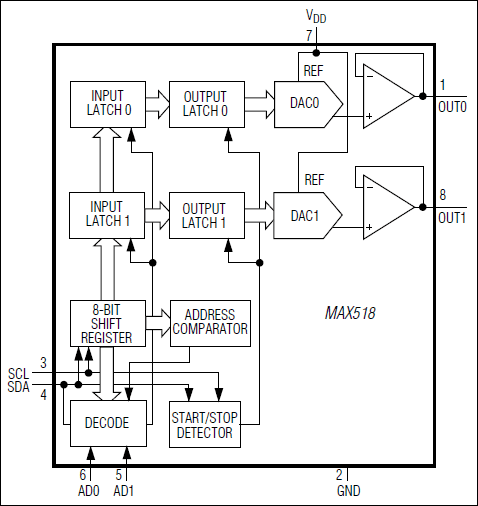

MAX517为单通道DAC，MAX518/MAX519为双通道DAC。MAX518使用电源电压作为两个DAC的基准电压。MAX517的单通道DAC具有基准输入，MAX519的两个DAC各自均具有自己的基准输入。

MAX517/MAX518/MAX519具有串行接口和内部软件协议，支持以高达400kbps的数据速率进行通信。该接口与双缓冲输入配置相结合，允许双通道器件的DAC寄存器单独或同时更新。此外，这些器件还可进入低功耗关断模式，将电源电流降至4µA。上电复位可确保初次上电时DAC输出为0V。

MAX517/MAX518采用节省空间的8引脚DIP和SO封装。MAX519采用16引脚DIP和SO封装。

应用

• 自动测试设备(ATE)
• 数字增益与失调控制
• 工业过程控制
• 元件数最少的模拟系统
• 可编程衰减器
