特性

• 12位精度，采用8引脚MiniDIP或SO封装
• 快速3线串行接口
• 低INL和DNL（±1/2 LSB最大值）
• 增益精度可达±1LSB（最大值）
• 低增益温度系数（最大值5ppm/°C）
• 采用+5V或+15V电源供电
• TTL/CMOS兼容
• ESD保护

产品详情和应用

MAX543是一款12位电流输出乘法数模转换器(DAC)，采用节省空间的8引脚DIP封装和8或16引脚表面贴装SO封装。其3线串行接口节省了额外的电路板空间，同时降低了功耗。当与带有串行端口的微处理器(µP)一起使用时，MAX543有效地减少了从输入引脚到输出的数字噪声馈通。串行端口可用作专用模拟总线，并在MAX543使用期间保持不活动状态。串行接口还降低了光隔离或变压器隔离应用的复杂性。

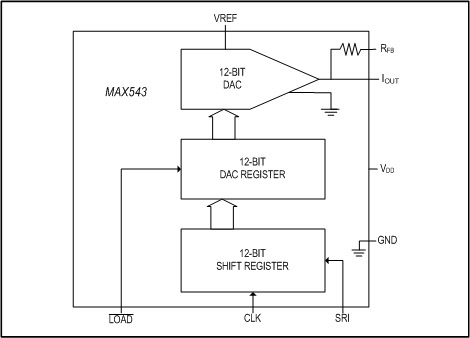

MAX543包含一个12位R-2R型DAC、一个串行输入、并行输出移位寄存器、一个DAC寄存器和控制逻辑。在时钟(CLK)脉冲的上升沿，串行输入(SRI)数据被移入MAX543。当所有数据都输入完毕后，通过将低电平有效的LOAD输入置为低电平，将数据传输到DAC寄存器中。MAX 543采用+5V或+15V单电源供电。采用+5V电源时，数字输入兼容TTL和+5V CMOS。采用+15V电源时，可保持高电压CMOS兼容性。Maxim MAX543使用的低温度系数薄膜电阻经过激光调整，线性度达到±¼ LSB，增益精度优于±1 LSB。数字输入受到静电放电(ESD)损坏保护，可以承受超过5,000V（典型值）的ESD电压

应用

• µP控制系统
• 自动校准
• 数控滤波器
• 运动控制系统
• 可编程放大器/衰减器
