特性

• 10位、165Msps双通道DAC
• 低功耗
  • 在f_CLK = 165MHz下，功耗为190mW，且I_FS = 20mA
• 2.7V至3.6V单电源
• 在2.7V电源下，保证完全的输出摆幅和动态性能
• 出色的动态性能
  • 在f_OUT = 40MHz下，达到73dBc的SFDR
  • 在f_OUT = 30.7MHz下，UMTS ACLR = 65.5dB
• 可编程通道增益匹配
• 集成的1.24V低噪声带隙基准
• 单电阻增益控制
• 交织的数据接口模式
• 单端或差分时钟输入模式
• 微型40引脚、6mm x 6mm薄型QFN封装
• 可提供评估板—MAX5854EVKIT

产品详情和应用

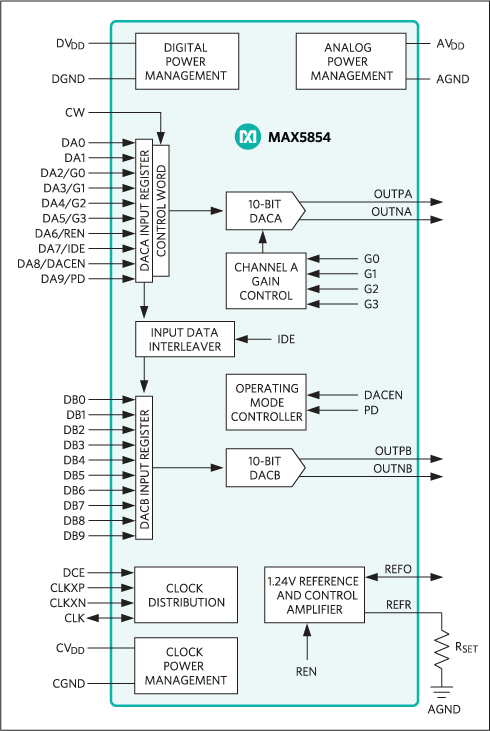

MAX5854为双通道、10位、165Msps数模转换器(DAC)，为宽带通信系统提供极好的动态性能。该器件集成了两个10位DAC核和一个1.24V的基准电源。MAX5854支持单端和差分工作模式。在整个2.7V至3.6V电源工作范围内保持其动态性能不变。模拟输出支持-1.0V至+1.25V的后续电压。

MAX5854工作在交织的数据模式下，以减少I/O引脚数。这样允许转换器通过一个10位总线进行更新。

MAX5854以16级、每级0.05dB增益，数字控制通道增益匹配在±0.4dB之内。通道匹配提高了模拟正交调制应用中的边带抑制。片内1.24V带隙基准电压包括一个控制放大器，允许通过单个电阻来调节两个通道的满量程。内部基准电压能够被禁止，而采用外部基准电压，以实现更高精度的应用。

MAX5854具有2mA至20mA的满量程电流输出，工作于2.7V至3.6V的单电源。DAC支持三种电源控制工作模式：正常模式、低功耗待机模式和完全关断模式。在电源关断模式下，工作电流将降低至1µA。

MAX5854采用裸露焊盘(EP)的40引脚薄型QFN封装，工作在扩展级(-40°C至+85°C)温度范围内。

还可提供引脚兼容、更低速率和更低分辨率的型号。关于更加详细的信息，请参考MAX5853 (10位、80Msps)、 MAX5852 (8位、165Msps)及MAX5851 (8位、80Msps)的数据资料。见本数据资料结尾部分的表4。

应用

• 通信
• 直接数字合成器(DDS)
• 仪表/ATE
• 点到点微波链接
• 正交调制
• 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
• 无线基站
