特性

产品详情和应用

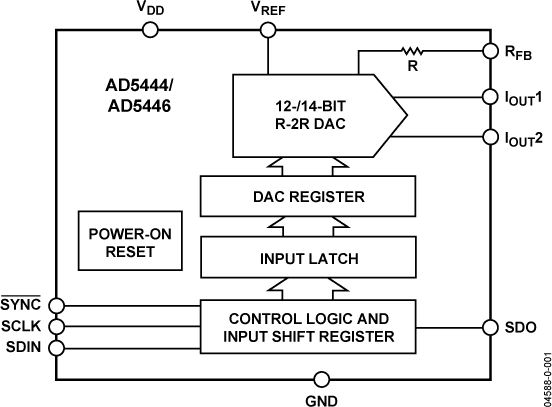

AD5444/AD5446分别是CMOS、12/14位、电流输出数模转换器(DAC)。 这些器件均采用2.5 V至5.5 V单电源供电，因此适合电池供电及其它应用。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，乘法带宽最高可达12 MHz。

这些DAC采用双缓冲三线式串行接口，并且与SPI^®、QSPI^™、MICROWIRE™及大多数DSP接口标准兼容。 上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

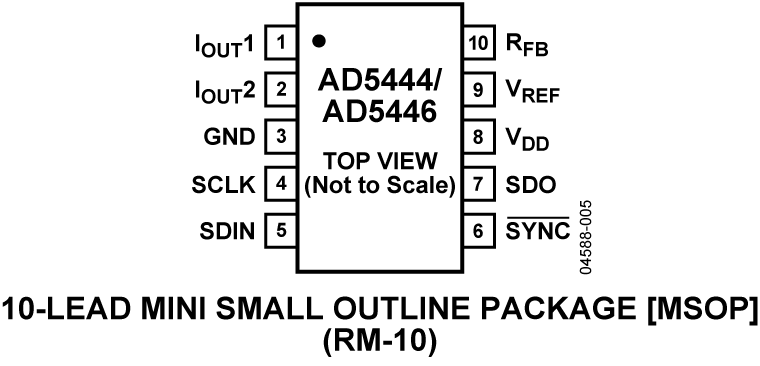

满量程输出电流由所施加的外部基准输入电压(VREF)决定。 尽管采用2.5 V至5.5 V单电源供电，这些器件仍能处理±10 V基准电压输入。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。 AD5444/AD5446 DAC采用10引脚小型MSOP封装，与AD5425/AD5426/AD5432/AD5443系列DAC引脚兼容。

提供EV-AD5443/46/53SDZ评估板来评估DAC性能。 欲了解更多信息，请参阅UG-327评估板用户指南。

应用

• 便携式电池供电应用
• 波形发生器
• 模拟处理
• 仪器仪表应用
• 可编程放大器和衰减器
• 数字控制校准
• 可编程滤波器和振荡器
• 复合视频
• 超声
• 增益、失调和电压调整
