ADI亚德诺 AD9122 产品介绍

2026-03-09 0次

特性

灵活的LVDS接口允许字、字节或半字节加载
单载波W-CDMA ACLR = 82 dBc（122.88 MHz中频）
可调模拟输出：8.7 mA至31.7 mA，R_L = 25 Ω至50 Ω
集成式2×/4×/8×插值器/复数调制器允许
将载波放在DAC带宽中的任意位置
增益、直流失调与相位调整支持边带抑制
多芯片同步接口
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器
低功耗：1.5 W (1.2 GSPS)，800 mW (500 MSPS时)，全部工作条件下
72引脚、exposed padLFCSP封装

AD9122-EP支持防务和航空航天应用（AQEC标准）

下载AD9122-EP数据手册(pdf)
军用温度范围（如−55°C至+105°C）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12654 DSCC图纸号

产品详情和应用

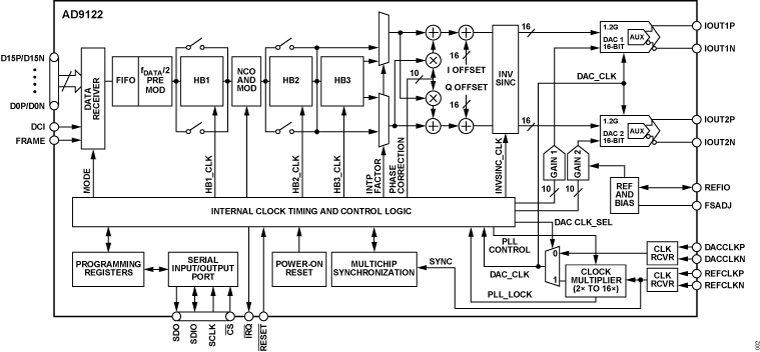

AD9122是一款双通道、16位、高动态范围数模转换器(DAC)，提供1230 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性，包括复数数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列调制器。四线式串行端口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用72引脚LFCSP封装。

AD9122-EP支持防务和航空航天应用（AQEC标准）。

产品特色

利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
通过专有的DAC输出开关技术可增强动态性能。
电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
灵活的LVDS数字接口允许标准32线式总线的宽度降至原来的½或¼。

应用

无线基础设施
W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
数字高/低中频合成
发射分集
宽带通信：LMDS/MMDS、点对点
