ADI亚德诺 AD8382 产品介绍

2026-03-09 0次

特性

高精度、高分辨率电压输出
快速建立、高压驱动
高刷新速率
电压控制视频基准（亮度）和满量程（对比度）输出电平

灵活的逻辑
输出过载保护
低静态功耗： 743 mW
3.3V逻辑、9V至18V模拟电源
提供48引脚、7mm x 7mm LFCSP封装

产品详情和应用

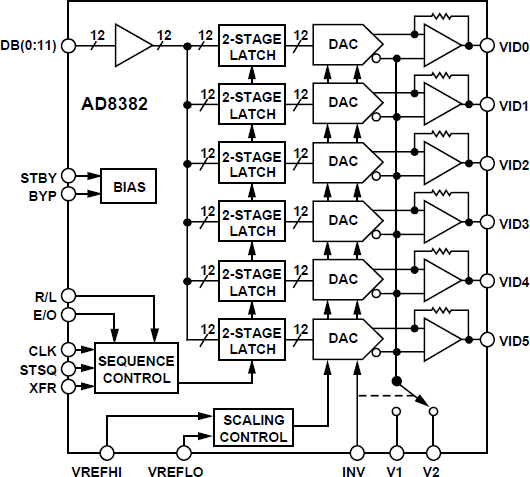

AD8382 DecDriver提供快速12位锁存抽取数字输入，可驱动6个高压输出。 12位输入字按顺序载入到6个独立的高速双极性DAC。灵活的数字输入格式允许多个AD8382并联用于高分辨率显示器。

STSQ同步顺序输入载入，XFR控制同步输出刷新，而R/L控制载入方向（左至右或右至左）。高压输出驱动器的6个通道驱动至供电轨1.3V以内。输出信号可针对直流基准电压、信号反转和对比度进行调整，较大限度地提高灵活性。

AD8382采用ADI公司XFHV快速双极性26V工艺制造，在同一芯片上提供具有调整精度的快速输入逻辑双极性DAC和快速建立、高压精密驱动放大器。 AD8382的功耗标称值为743 mW静态功耗。 STBY引脚将功耗降至低点，带快速恢复功能。
