ADI亚德诺_AD5413_产品介绍

ADI亚德诺 AD5413 产品介绍

2026-03-09 0次

特性

14 位分辨率和单调性
在单个端子上提供电压和电流输出
电流输出范围：0 mA 至 24 mA，±0.3％ FSR TUE （最大值）
调整后的输出电压范围：±10.5 V, ±0.3% FSR TUE
具有未调整的超量程的输出电压范围：±12.6 V（相当于 +10 V 时超量程的 26％）

用户可编程偏移和增益
片内基准电压源
片内诊断
温度范围为 −40°C 至 +105°C

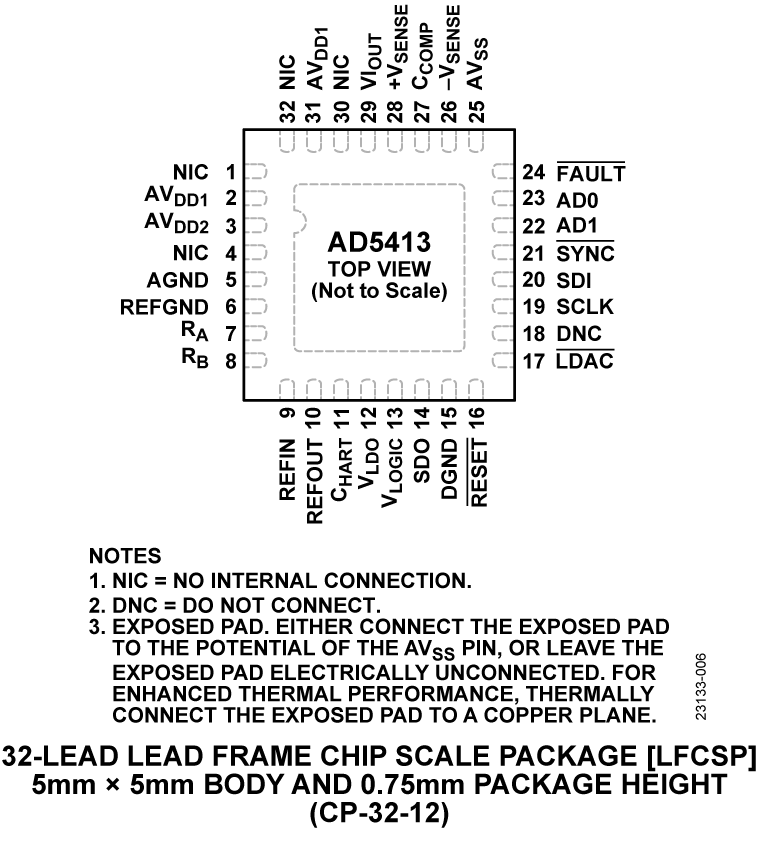

32 引脚、5 mm × 5 mm LFCSP 封装

产品详情和应用

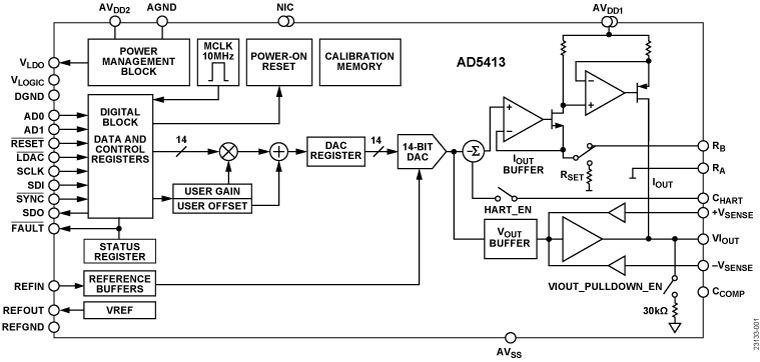

AD5413 是一款单通道、14 位、电压和电流输出数模转换器 (DAC)，可在最小 −33 V（AV_SS 引脚上）至最大 +33 V（AV_DD1 引脚上）的电源范围内工作。C_HART 引脚可以使可寻址远程传感器高速通道 (HART^®) 信号交流耦合在电流输出上。

AD5413 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI^™、MICROWIRE^™、数字信号处理器 (DSP) 和微控制器接口标准兼容。SPI 接口具有可选的 SPI 循环冗余校验码 (CRC)。AD5413 实现了类似 DAC 的较早版本的改进的诊断功能。

应用

过程控制
执行器控制
通道隔离型模拟输出可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
HART 网络连接
