ADI亚德诺_AD9914_产品介绍

ADI亚德诺 AD9914 产品介绍

2026-03-09 0次

特性

3.5 GSPS内部时钟速度
集成12位DAC
频率调谐分辨率：190 pHz
16位相位调谐分辨率
12位幅度调整
可编程模数
自动线性和非线性频率扫描能力
32位并行数据路径接口
8种频率/相位偏移形式

相位噪声：−128 dBc/Hz（1396 MHz时偏移频率为1kHz）
宽带SFDR <-50 dBc
串行或并行输入/输出控制
1.8 V/3.3 V电源供电
软件和硬件控制关断

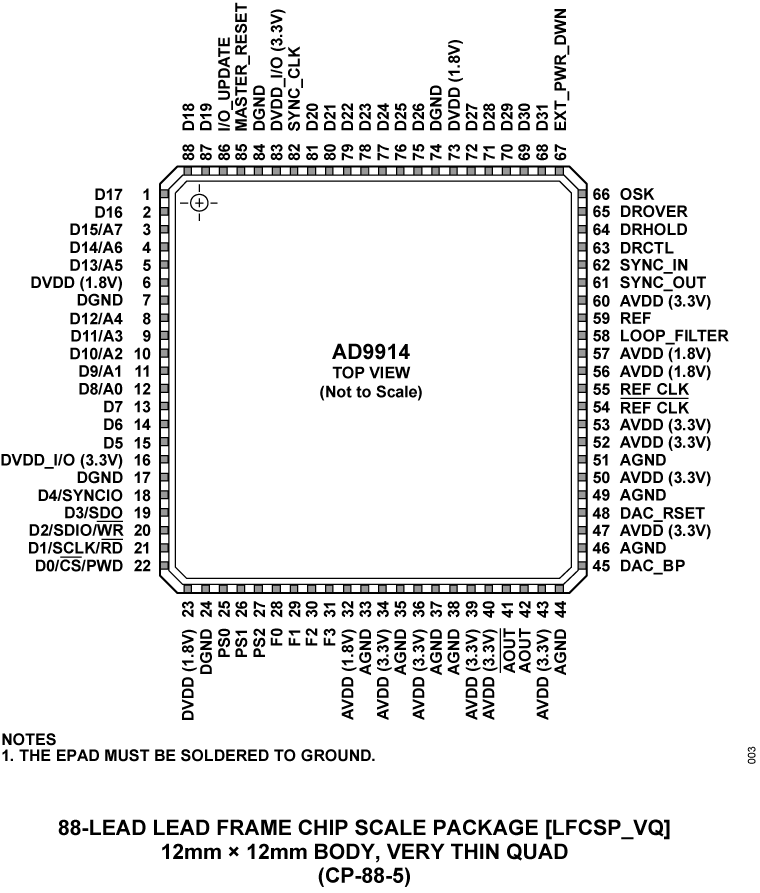

88引脚LFCSP封装
PLL REF CLK倍频器
相位调制功能
幅度调制功能

产品详情和应用

AD9914是一款带12 位DAC的直接数字频率合成器(DDS)。该器件采用先进的DDS技术，连同高速、高性能数模转换器，构成数字可编程的完整高频合成器，能够产生高达1.4 GHz的频率捷变模拟输出正弦波。Ad9914可实现快速跳频和精密调谐分辨率（64 位采用可编程模数模式）。这款器件还提供快速相位与幅度跳频功能。频率调谐和控制字通过串行或并行输入/输出端口载入AD9914。

AD9914还支持用户定义的线性扫描工作模式，可生成频率、相位和幅度的线性扫描波形。它包含一个高速32位并行数据输入端口，支持极性调制方案的高数据率以及相位、频率和幅度调谐字的快速编程。

AD9914可在扩展的工业温度范围内工作（参见数据手册的“绝对最大额定值”部分）。

应用

LO捷变频率合成
可编程时钟发生器
雷达和扫描系统的FM线性调频源
测试与测量设备
声光设备驱动
极化调制器
快速跳频
