ADI亚德诺 AD9715 产品介绍

2026-03-09 0次

特性

功耗@ 3.3 V，2 mA输出

37 mW @ 10 MSPS
86 mW @ 125 MSPS

休眠模式：<3 mW @ 3.3 V
电源电压：1.8 V至3.3 V
SFDR（至奈奎斯特频率）

84 dBc @ 1 MHz输出
75 dBc @ 10 MHz输出

AD9715：NSD @ 10 MHz输出，125 MSPS，2 mA：−141 dBc/Hz
差分电流输出：1 mA至4 mA
2个片上辅助DAC
CMOS输入，单端口供电
输出共模电压可调节：0 V至1.2 V

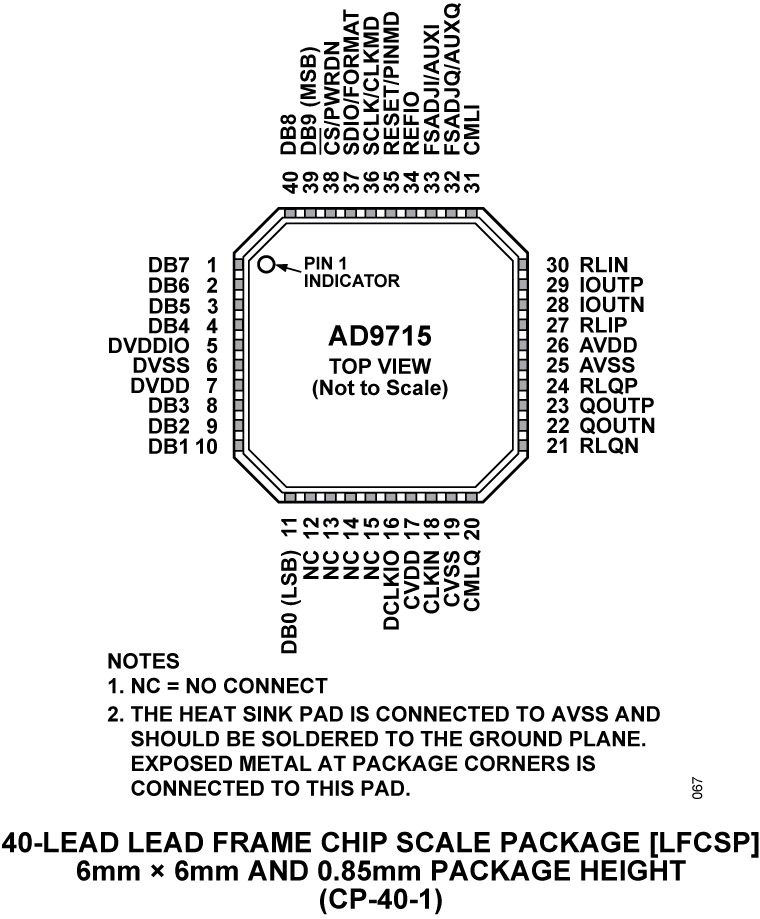

小外形尺寸、40引脚、符合RoHS 标准的LFCSP封装

产品详情和应用

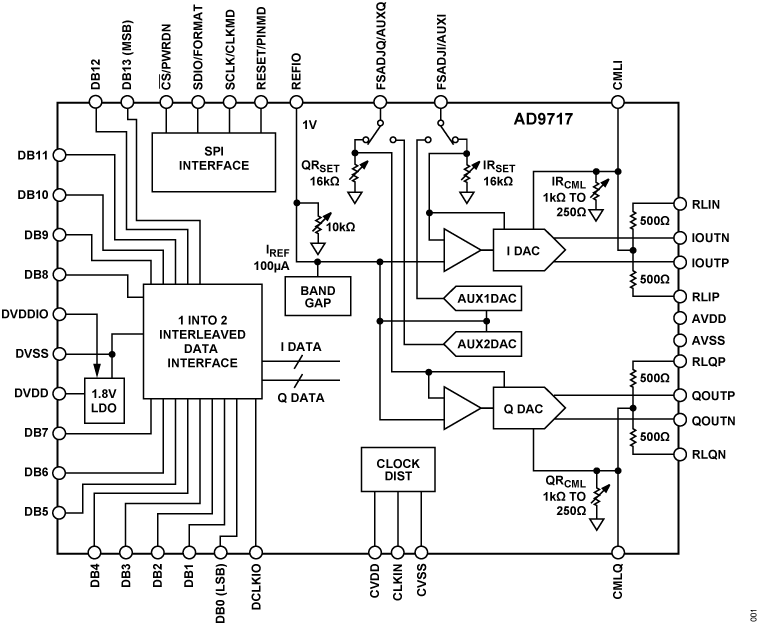

AD9714/AD9715/AD9716/AD9717分别是引脚兼容的双通道、8/10/12/14位、低功耗数模转换器(DAC)，提供125 MSPS采样速率。这些TxDAC^®转换器针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。

AD9714/AD9715/AD9716/AD9717均提供出色的交流和直流性能且支持最高125 MSPS的更新速率。

AD9714/AD9715/AD9716/AD9717具有灵活的电源电压范围（1.8 V至3.3 V）和低功耗特性，非常适合便携式和低功耗应用。

产品特色

低功耗。
DAC采用1.8 V至3.3 V单电源供电；总功耗在125 MSPS时降至35 mW（1.8 V电源）。低功耗空闲期间可以进入睡眠模式和省电模式。
LVCMOS时钟输入。
高速、单端LVCMOS时钟输入支持125 MSPS转换速率。
与其它元件轻松接口。
利用0 V至1.2 V的可调共模输出特性，就可以与共模电平大于0 V的其它元件轻松接口。

应用

无线基础设施
- 微微蜂窝和毫微微蜂窝基站
医疗仪器
- 超声传感器激励
便携式仪器仪表
- 信号发生器、任意波形发生器
