• 6 种可设置输出范围：

  • 单极：0V 至 5V，0V 至 10V
  • 双极：±5V、±10V、±2.5V、-2.5V 至 7.5V

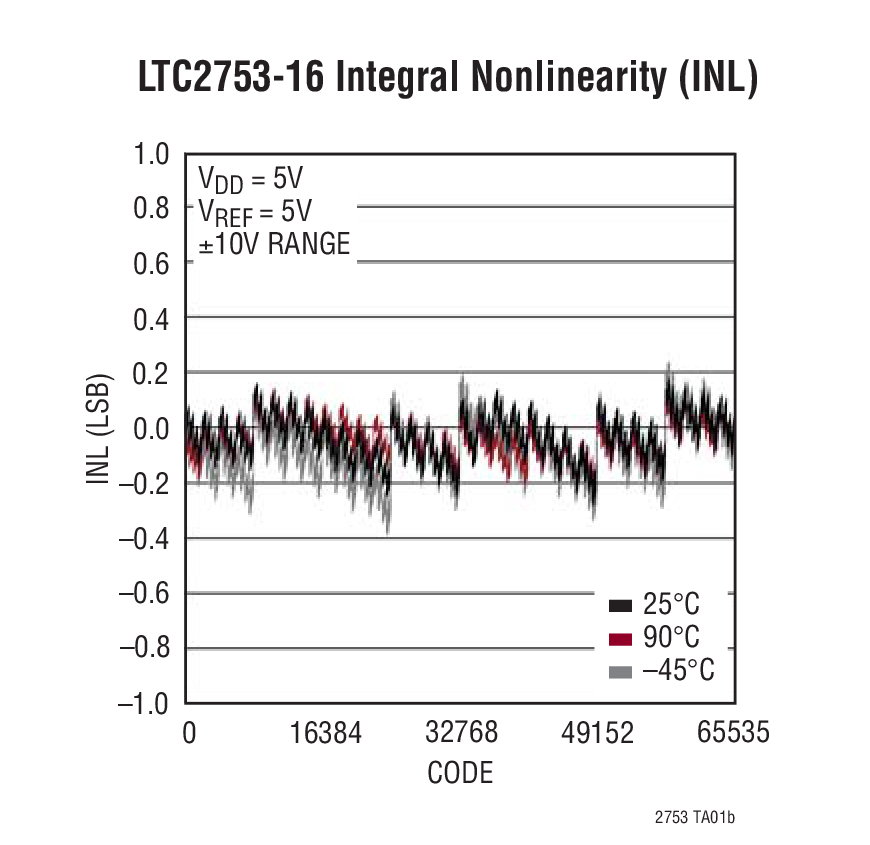

• 最大 16 位 INL 误差：±1 LSB (在整个温度范围内)
• 低电源电流 (最大值为 1μA)
• 在整个温度范围内可保证单调
• 低干扰脉冲：1nV•s
• 2.7V 至 5.5V 单电源操作
• 2μs 稳定时间至 ±1 LSB
• 具所有寄存器回读功能的并行接口
• 异步 CLR 引脚在任何输出范围内将 DAC 输出清至 0V
• 上电复位至 0V

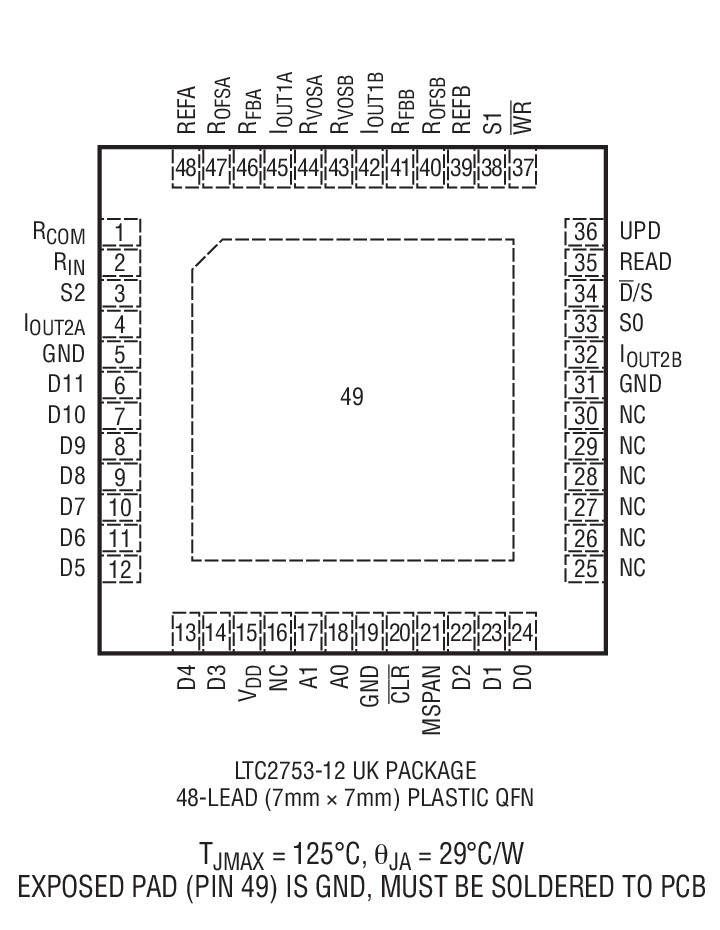

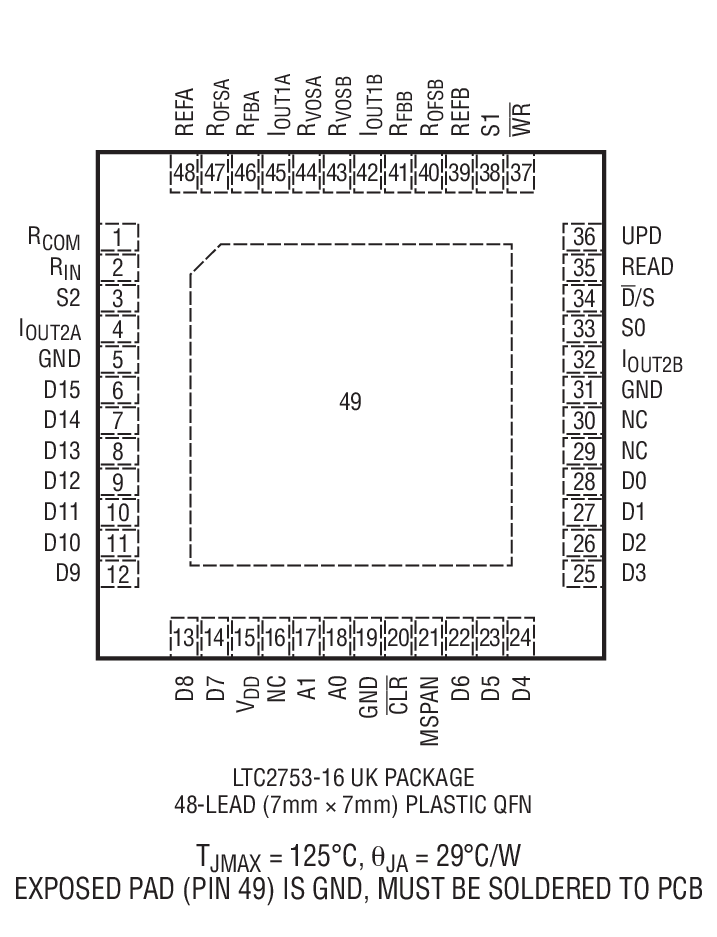

• 48 引脚 7mm x 7mm QFN 封装

产品详情和应用

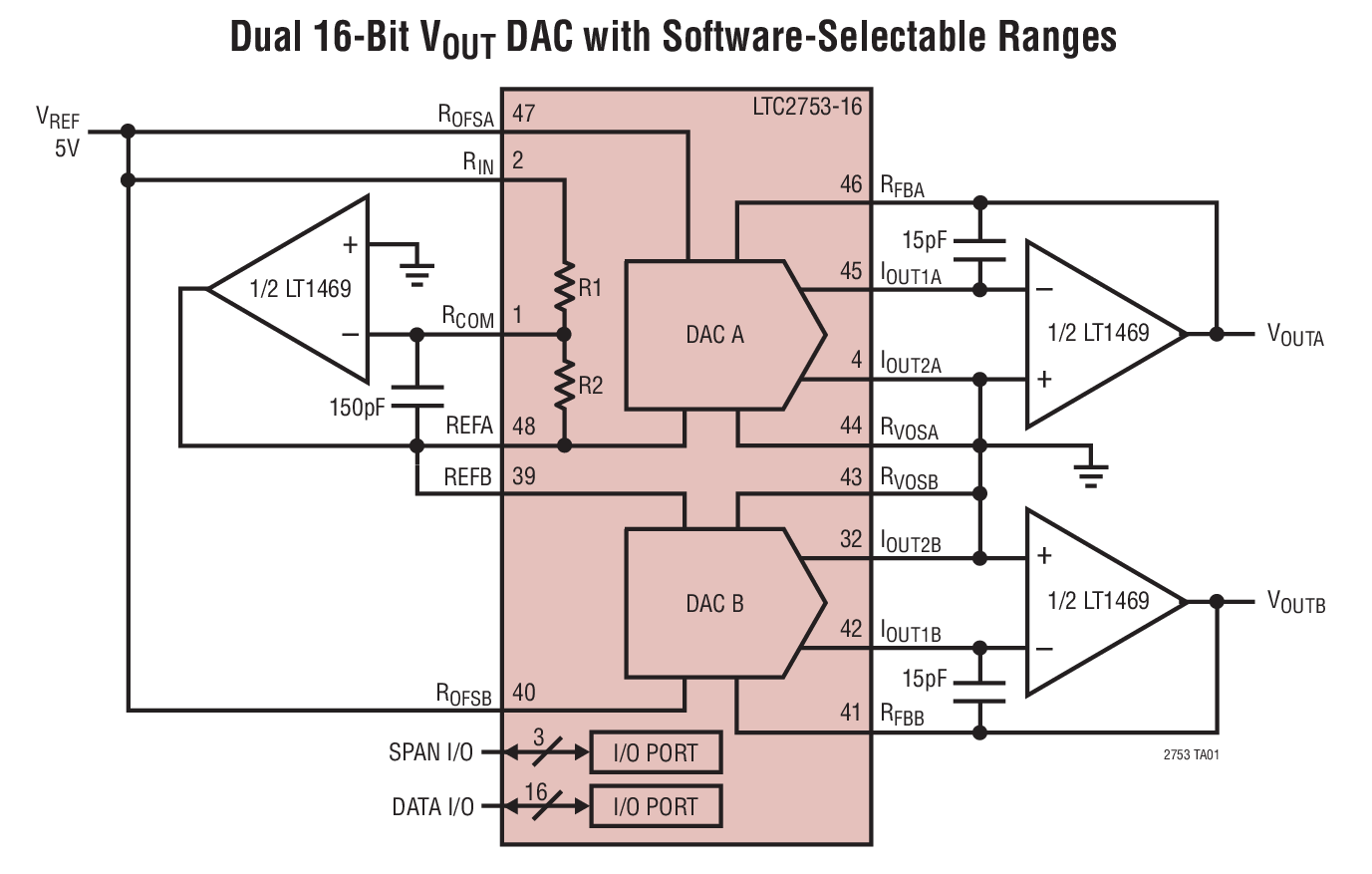

LTC^®2753 是一个 12 位、14 位和 16 位乘法并行输入、电流输出 DAC 系列。这些DAC 采用 2.7V 至 5.5V 单工作电源，并且均在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2753A-16 在整个温度范围内提供了 16 位性能 (±1 LSB INL 和 DNL)。这些 SoftSpan^™ DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围，也可通过引脚搭接来在一种输出范围内运作。

LTC2753 DAC 采用了一个双向输入/输出并行接口，从而实现了任何片内寄存器的回读。一个上电复位电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。

这些器件具有商业和工业温度范围规格。
