特性

• 全球 NTSC/PAL/SECAM 颜色解调支持
• 一个 10 位 ADC，每个通道 4 倍过采样率，适用于 CVBS、S 视频模式和 YPrPb
• 4 个带有片内抗锯齿滤波器的模拟视频输入通道
• 对 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）的视频输入支持
• 完全差分、伪差分和单端 CVBS 视频输入支持
• NTSC/PAL/SECAM 自动检测
• 高达 4 V 共模输入范围解决方案
• 卓越的共模抑制功能
• 5 行自适应梳状滤波器和 CTI/DNR 视频增强
• 采用自适应峰值白电平模式的集成式 AGC
• 快速切换功能
• ACE
• 下抖动（8 位到 6 位）
• Rovi 复制保护检测
• 8 位 ITU-R BT.656 YCrCb 4:2:2 输出以及 HS、VS 或场同步
• 支持电传文本 (WST) 的全功能 VBI 数据切片器
• 提供掉电模式
• 双线串行 MPU 接口（兼容 I²C）
• 单个 1.8 V 电源（可能）
• −40°C 至 +105°C 的汽车级工作温度范围
• −40°C 至 +85°C 的工业级工作温度范围

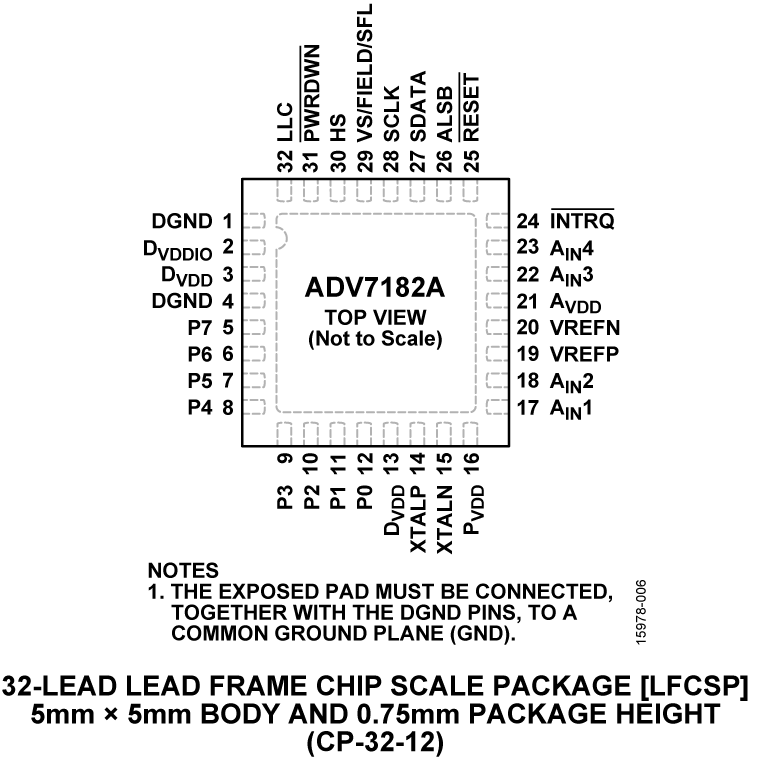

• 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP
• 符合汽车应用要求

产品详情和应用

ADV7182A 具有与 ADV7182 相同的引脚排列，其软件与后者兼容。

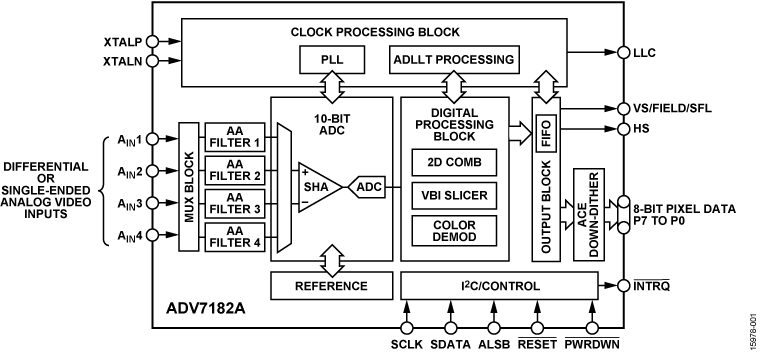

ADV7182A 是一种通用的单片多格式视频解码器，用于自动检测标准模拟基带视频信号，并将其转换为 YCbCr 4:2:2 分量视频数据流。

ADV7182A 的模拟输入采用单个 10 位模数转换器 (ADC) 和片内差分到单端转换器，以适应在不需要外部放大器电路的情况下，直接连接差分、伪差分或单端 CVBS。

ADV7182A 中的标准定义处理器 (SDP) 可自动检测 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）形式的 NTSC、PAL 和 SECAM 标准。模拟视频可转换为兼容 8 位 ITU-R BT.656 接口标准的 4:2:2 分量视频数据流。此外，还提供外部同步计时信号。

ADV7182A 采用节省空间、LFCSP 表面贴装且兼容 RoHS 的封装。它提供 −40°C 至 +105°C 的汽车级工作温度范围以及 −40°C 至 +85°C 的工业级工作温度范围，这使得该设备成为汽车、工业和消费应用领域的理想之选。

ADV7182A 必须根据评估板脚本文件中提供的 I²C 写入内容进行配置。

应用

• 高级驾驶辅助系统
• 汽车娱乐信息系统
• 实现视频安全性的 DVR
• 媒体播放器
