特性

• 102dB DR立体声DAC至HP (8kHz < f_S < 96kHz)
• 3.6mW回放功耗
• 99dB DR立体声ADC (8kHz < f_S < 96kHz)
• 4.2mW录音功耗
• 3路立体声单端/差分模拟麦克风/线输入(WLP版本)
• 立体声PDM数字麦克风输入
• 支持256 x f_S至60MHz主控时钟频率
• I²S/LJ/RJ/TDM数字音频接口
• FlexSound技术信号处理
  • 录音通路双二阶滤波
  • 回放通路7波段参数EQ
  • 回放通路自动电平控制
  • 数字滤波和增益/电平控制
• 立体声低EMI D类扬声器放大器
  • 3.2W/通道(R_L = 4Ω，V_{SPK_VDD} = 5V，WLP)
  • 1.8W/通道(R_L = 8Ω，V_{SPK_VDD} = 5V，WLP)
• 立体声DirectDrive H类耳机放大器插孔检测和识别
• 差分接收放大器/立体声输出
• 全面的咔嗒/噼噗声抑制电路
• 具有RF抑制的模拟输入和输出
• 可编程麦克风偏置
• I²C控制接口，具有两个地址选项
• 49焊球、0.4mm WLP和40引脚TQFN封装

产品详情和应用

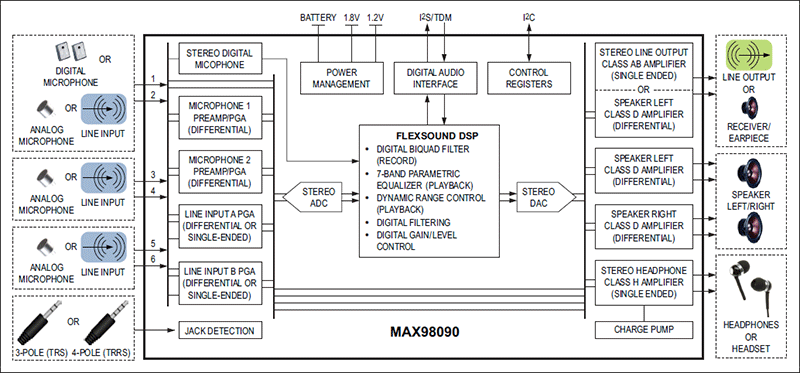

MAX98090是一款全集成式音频编解码器，其高性能、超低功耗和小尺寸使其非常适合便携式应用。

该器件采用高度灵活且具有六个输入引脚(WLP)的输入方案，可配置为模拟或数字麦克风输入、差分或单端线路输入，或满量程直接差分输入。模拟输入可路由至录制路径ADC或直接路由至模拟输出混频器。

该器件接受256 x f_S或10MHz至60MHz的主时钟频率。数字音频接口支持主机或从机工作模式，8kHz至96kHz采样速率以及I²S、左/右对齐和TDM等标准PCM格式。

录制/播放路径采用FlexSound^®技术DSP。这包括数字增益和滤波、双二阶滤波器（录制）、动态范围控制（播放）和七频段参数均衡器（播放），可通过优化频率响应来提高扬声器性能。

立体声D类扬声器放大器提供有效放大，具有低辐射发射特性，支持无滤波操作并可驱动4Ω和8Ω负载。DirectDrive^®立体声H类耳机放大器提供以地为基准的输出，无需大型隔直电容。该器件还具有可重新配置为立体声单端线路输出的差分接收器（耳机）放大器。
