特性

产品详情和应用

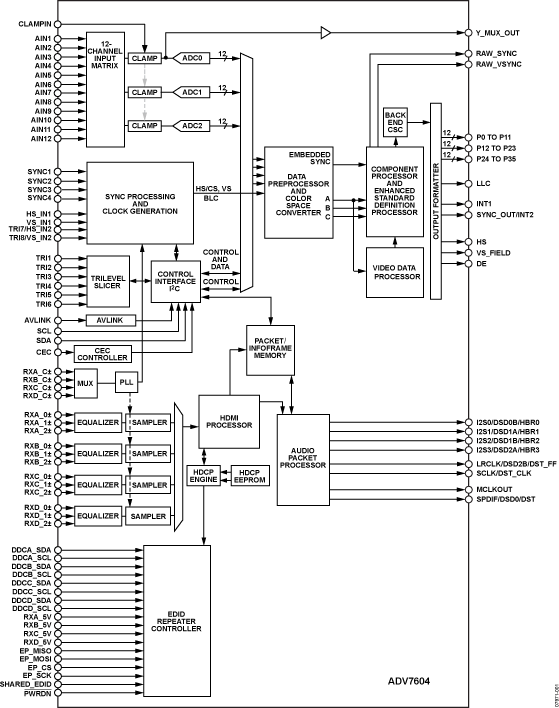

ADV7604 是一款高质量、单芯片、多格式视频解码器及图形数字化仪，并集成有4:1多路复用高清多媒体接口(HDMI™)接收器。

该器件含有一个主分量处理器(CP)，可处理YPrPb和RGB分量格式，包括RGB图形。CP还处理来自HDMI接收器的视频信号。ADV7604支持四路HDMI和模拟输入模式，因而同时具有HDMI和模拟视频同步处理能力，允许HDMI与ADC之间进行快速切换。

ADV7604 支持将RGB/YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。支持的分量视频包括525i、625i、525p、625p、720p、1080i、1080p和1250i等标准，以及许多其他高清和SMPTE标准。

该器件也支持图形数字化，能够对VGA至UXGA速率的RGB图形信号进行数字化处理，将其转换为数字RGB或YCrCb像素输出流。

该器件内置一个四路输入HDMI接收器，支持最高达1080p的所有高清电视格式，显示分辨率最高可达UXGA（1600 ×1200，60 Hz）。增加HDCP功能后，还能够接收加密视频。该HDMI接收器还具有可编程/自适应均衡特性，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来声频噪声。

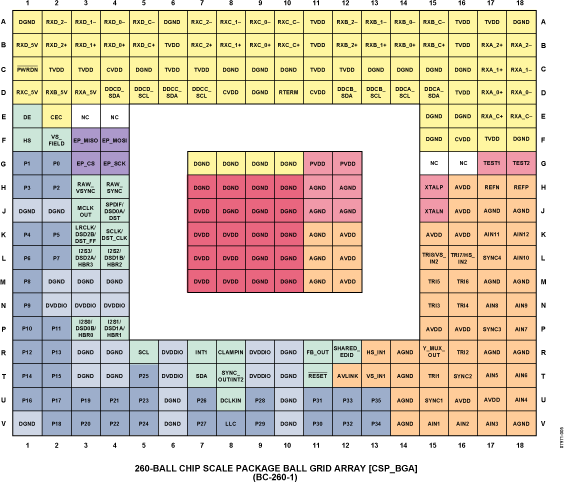

ADV7604 采用先进的CMOS工艺制造，提供260引脚、15 mm ×15 mm BGA表贴封装，节省空间，并且符合RoHS标准；额定温度范围为−40°C至+70°C。

应用

• 高级电视
  • 等离子高清电视
  • 液晶电视（支持高清电视）
  • 液晶/DLP^®背投式高清电视
  • CRT 高清电视
  • LCoS™ 高清电视
  • AVR视频接收机
  • 液晶/DL前投式投影仪
  • 带个人录像机功能的高清电视机顶盒
  • CRT 高清电视
  • 支持逐行扫描输入的DVD刻录机
