特性

• 102dB动态范围的立体声DAC，用于耳机驱动
• 4.1mW立体声播放功耗
• 99dB动态范围的立体声ADC
• 4.5mW立体声录音功耗
• 3组立体声单端/差分模拟麦克风输入/线入
• 2组PDM数字麦克风输入
• 主时钟频率256×f_S到60MHz
• I²S/LJ/RJ/TDM数字音频接口
• FlexSound信号处理技术
  • 录音通道具有两路二阶滤波器
  • 回放通道提供7段参数均衡器
  • 回放通道具有自动电平控制
  • 数字滤波和增益/电平控制
• 低EMI立体声D类扬声放大器
  • 3.2W/通道(R_L = 4Ω，V_SPKVDD = 5V))
  • 1.8W/通道(R_L = 8Ω，V_SPKVDD = 5V)
• DriectDrive立体声H类耳机放大器带有插孔检测与识别
• 差分接收放大器/立体声线出
• 全面的喀嗒声抑制电路
• 模拟输入和输出具有RF抑制功能
• 可编程麦克风偏置
• I²C控制接口
• 56焊球、0.4mm WLP封装

产品详情和应用

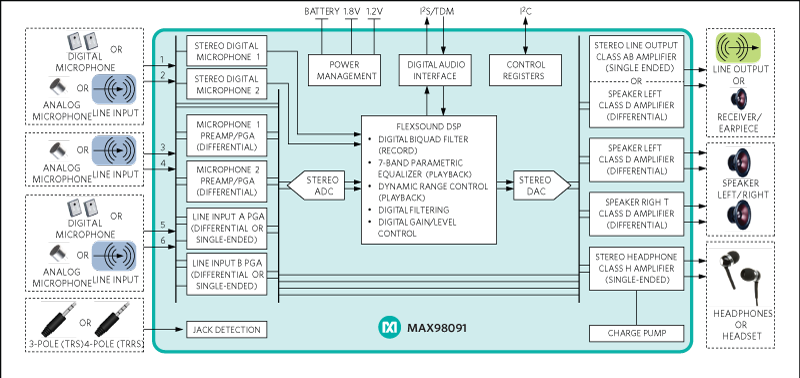

MAX98091是一款高度集成的音频解码器，具有高性能、超低功耗和小封装等特性，是便携式应用的理想选择。

器件具有高度灵活的输入架构，6个输入引脚可以配置为：模拟或数字麦克风输入，差分或单端线入接口，或作为满量程直接差分输入。模拟输入能够切换到录音通道的ADC或直接切入模拟输出混音器。

器件接受256×f_S或者10MHz到60MHz的主时钟频率。数字音频接口支持主、从工作模式，采样率：8kHz到96kHz，同时支持I²S、左/右对齐、TDM等PCM格式标准。

录音/回放通道采用具有FlexSound^®技术的DSP，提供数字增益和滤波功能，双二阶滤波器(录音)、动态范围控制(回放)、7段参数均衡器(回放)通过优化频率响应改善扬声器性能。

立体声D类扬声放大器提供高效放大能力，并具有低辐射，支持无滤波设计，能够驱动4Ω和8Ω负载。基于DirectDrive^®技术的立体声H类耳机放大器提供以地为参考的输出，从而省去了大尺寸隔直流电容。芯片还包含一个差分接收放大器(耳机放大器)，可以重新配置成立体声单端线出。

应用

• 智能电话
• 平板电脑
