特性

产品详情和应用

AD9984A是一款完整的10位、170 MSPS、单芯片模拟接口，针对捕获YPbPr视频和RGB图形信号进行了优化。它的编码速率达170 MSPS，具有300 MHz全功率模拟带宽，支持最高达1080p的所有高清电视视频模式，以及最高达UXGA（1600 × 1200，60 Hz）的图形分辨率。

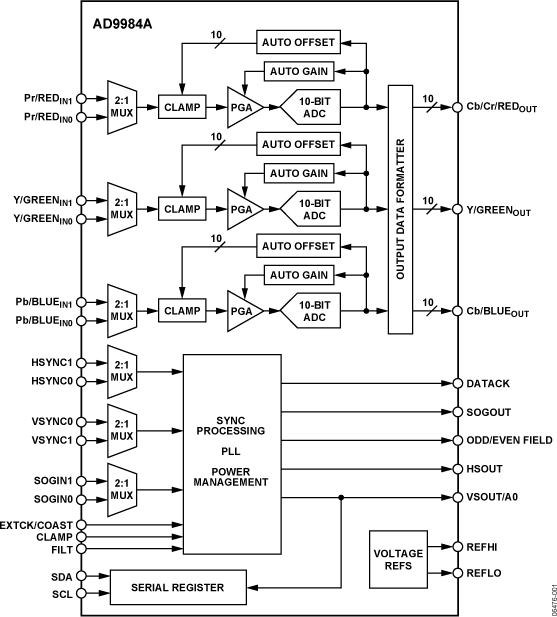

AD9984A内置一个170 MHz三通道ADC，其中具有内部基准电压源、锁相环(PLL)以及可编程增益、失调和箝位控制功能。用户仅需提供1.8 V电源和模拟输入。三态CMOS输出可以采用1.8 V至3.3 V电源供电。

AD9984A片内PLL从三级同步信号（用于YPbPr视频）或水平同步信号（用于RGB图形）产生采样时钟。采样时钟输出频率范围为10 MHz至170 MHz。内部产生Coast信号时，PLL可以在无同步输入的情况下维持其输出频率。利用32级采样时钟相位调整功能可以维持输出数据、同步和时钟相位之间的关系。

通过自动失调特性，可以自动恢复信号基准电平，并校准消除三个通道之间的失调偏差。利用通道间增益自动匹配特性，可以使三个通道之间的增益不匹配较小。

AD9984A还能针对复合同步和绿同步(SOG)应用提供完全同步处理。箝位信号既可以在内部产生，也可以由用户通过CLAMP输入引脚提供。

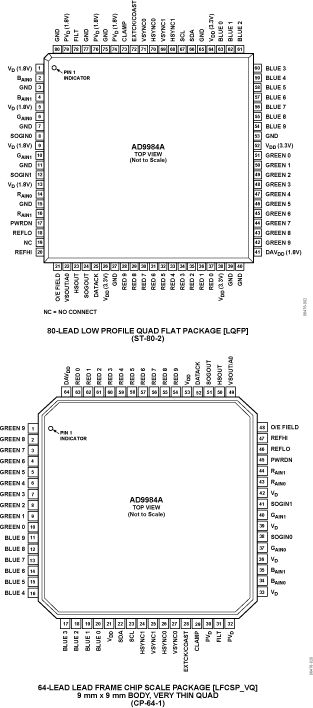

AD9984A采用先进的CMOS工艺制造，提供80引脚、无铅、薄型四方扁平封装(LQFP)或64引脚架构芯片级封装(LFCSP)，节省空间；额定温度范围为0°C至70°C。

应用

• 高级电视
• 等离子显示面板
• 液晶电视
• 高清电视
• RGB 图形处理
• 液晶显示器和投影仪
• 扫描转换器
