特性

产品详情和应用

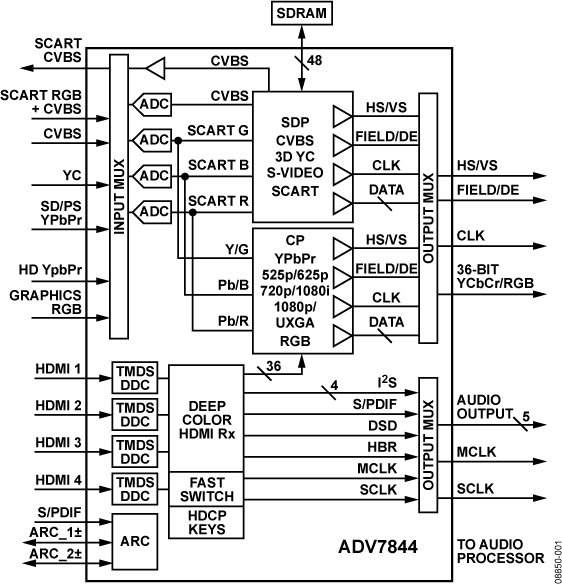

ADV7844是一款高质量、单芯片、4:1多路复用HDMI接收器和图形数字化仪，集成了多格式视频解码器。

该器件内置四路输入HDMI兼容接收器，支持高达1080p的所有HDTV格式，显示分辨率高达UXGA（1600 × 1200 (60 Hz)）。

ADV7844的所有输入HDMI端口均具有Xpressview^™快速切换功能。Xpressview^™技术利用ADI基于硬件的HDCP引擎，最大程度减少了软件开销，可在不到1秒内实现任何HDMI输入端口之间的快速切换。

除了所有高达1080p的36位深色HDTV格式之外，ADV7844支持所有强制性的HDMI 3D TV格式。

ADV7844还集成了HDMI CEC控制器，支持功能发现和控制(CDC)功能。

ADV7844提供灵活的音频输出端口，用于输出从HDMI流解码的音频数据。它支持多种HDMI音频格式，包括超级音频光盘（SACD，通过DSD）和HBR等。ADV7844还具有音频回传通道(ARC)功能。ARC将上游音频能力融入传统HDMI电缆中，可以简化布线。

各HDMI端口具有专用的5 V检测和热插拔置位引脚。该HDMI接收器还集成一个均衡器，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。HDMI接收器具有高级音频功能，其中包括静音控制器，用于消除音频输出中的外来音频噪声。

该多格式3D梳妆滤波解码器支持将复合视频或S视频输入信号形式的PAL、NTSC和SECAM标准信号转换为数字ITU-R BT.656格式。此外，ADV7844能够同时处理CVBS和标清RGB信号，从而支持SCART和叠加功能。

ADV7844包含一个主分量信号处理模块(CP)，可处理YPbPr和RGB分量格式，包括RGB图形。CP还处理来自HDMI接收器的视频信号。ADV7844支持四通道HDMI和模拟输入模式，从而允许在ADC和HDMI之间快速切换。

该器件支持将RGB/YPbPr分量视频信号解码为数字YCbCr或RGB像素输出流。支持的分量视频包括525i、625i、525p、625p、720p、1080i、1080p和1250i等标准，以及许多其它SMPTE和高清标准。

ADV7844支持图形数字化。它能够对VGA至UXGA速率的RGB图形信号进行数字化处理，将其转换为数字RGB或YCbCr像素输出流。一个图形端口配有内部EDID。

ADV7844采用先进的CMOS工艺制造，提供19 mm × 19 mm、425引脚、CSP BGA表贴封装，符合RoHS标准，额定温度范围为0°C至70°C。

应用

• 高级电视
• 等离子高清电视
• 等离子高清电视
• LCD/DLP^® 背投式高清电视
• LCoS^™ 高清电视
• AVR视频接收机
• 带PVR的高清电视机顶盒
• 投影仪
