特性

• 低成本、完全集成的NTSC/PAL解决方案
• 复合和Y/C（S-视频）输出
• 电流输出驱动75 Ω负载
  直流耦合：支持电视负载检测
  输出端无大交流耦合电容
  自行关断无负载输出驱动器
• 通过三路开关使能RGB端阻抗
• 集成延迟线和自动调谐滤波器
• 通过亮度陷波器消除串色伪像
• 3 V电源供电，低功耗
  复合信号有效：小于100 mW（典型值）
  S-视频有效：小于150 mW（典型值）
  关断电流：小于1 µA

产品详情和应用

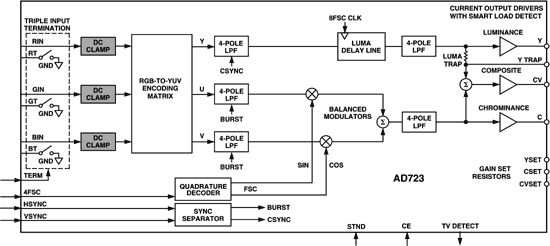

AD723是一款低成本RGB转NTSC/PAL编码器，可将模拟红色、绿色和蓝色分量信号转换为相应的亮度和色度信号，以在NTSC或PAL电视上显示。亮度(Y)和色度(C)信号可分别独立用于S-视频，或者合并用于复合视频(CV)。所有输出均可独立提供，并针对驱动75 Ω负载进行了优化。为降低功耗，该器件使用有源端阻抗。

智能负载检测特性会关断未使用的输出，并可用来监控外部电视信号的有无，从而支持即插即用操作。此外，当RGB监视器断开时，输入端的逻辑控制三路开关可解决提供不同负载条件的应用问题。当RGB监视器不存在时，用户可以使能R、G和B端阻抗。当RGB监视器工作时，这一解决方案可确保视频带宽不会发生任何损耗。

在PC应用中，图形控制器提供闪烁滤波器支持，并且可以直接访问内存。视频或DVD以外用途所需的欠扫描补偿，则可通过选择适当的RGB输出时钟和同步间隔予以支持。

可选的亮度陷波器(YTRAP)可用来减少Y信号中的副载波频率信息所引起的串色伪像。

AD723提供28引脚TSSOP封装，可采用2.7 V至5.5 V电源供电。
