特性

• 1.8V单电源供电
• 10.6mW回放功耗
• 8kHz至96kHz立体声DAC具有96dB动态范围
• 8kHz至48kHz立体声ADC具有82dB动态范围
• 支持10MHz至60MHz范围的任何主时钟操作
• 立体声麦克风输入支持数字麦克风
• 立体声耳机放大器：差分(30mW)、单端或无电容(10mW)
• 立体声线入和立体声线出
• 阻带衰减大于70dB的语音滤波器
• 电池测量的辅助ADC
• 全面的耳机检测
• 两个I²S和TDM兼容数字音频接口
• I²C或SPI兼容控制总线，具有3.6V输入容限

产品详情和应用

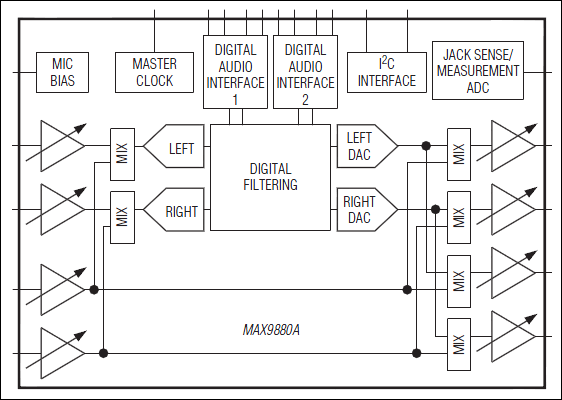

MAX9880A为高性能、立体声音频编解码器，设计用于便携式消费类产品，例如智能手机、平板电脑等。MAX9880A采用1.8V单电源供电，确保低功耗工作，提供各种输入和输出配置以满足设计灵活性需求。MAX9880A可以配合音频子系统，例如MAX9877或MAX9879，为便携设备提供完备的音频方案。

MAX9880A的立体声差分麦克风输入支持模拟或数字麦克风。立体声单端线入带有可配置的前置放大器，能够通过ADC录音或直接发送到耳机或输出放大器。立体声耳机放大器可以配置成差分、单端或无电容架构。立体声线出具有专用的电平调节。

器件具有两个数字音频接口，主接口用于处理语音信号，另一接口用于处理高性能立体声音频数据。可同时处理两个数字流输入，两个数字接口都支持TDM和I²S数据格式。

灵活的时钟电路可以利用系统提供的10MHz至60MHz时钟，不需要外部PLL和多个晶振。ADC、DAC可以同步工作或在主、从模式下异步工作。ADC采样率可以设置在8kHz至48kHz，DAC可以工作在高达96kHz。

MAX9880A在调节音量、上电或掉电过程中能够消除咔嗒/噼噗声。用户可配置数字滤波器进一步改善语音和音频数据的音质。语音滤波器在GSM频段提供额外的衰减，在f_S/2具有高于70dB的阻带衰减。通过I²C或SPI™串口控制音量等级、信号混音及工作模式选择。

MAX9880A采用节省空间的48焊球、2.7mm x 3.5mm、0.4mm焊球间距的WLP封装和48引脚、6mm x 6mm TQFN封装。

应用

• 蜂窝电话
• 便携式游戏机
• 便携式多媒体播放器
• 平板PC
