不推荐用于新设计
特性
- 4个视频输入通道，内置片内抗混叠滤波器
- 5线式自适应梳状滤波器和CTI/DNR视频增强特性
- 一个10位模数转换器(ADC)，4倍过采样适用于CVBS，2倍过采样适用于Y/C模式，2倍过采样适用于YPrPb（每通道）
- 出色的共模抑制能力
- 支持CVBS（复合）、Y/C（S-视频）和YPrPb（分量）视频输入
- 支持全差分、伪差分和单端CVBS视频输入
- 支持全球NTSC/PAL/SECAM色彩解调
- 欲了解更多特性，请参考数据手册
- 自适应数字线路长度跟踪(ADLLT)、信号处理和增强型先进先出(FIFO)管理可提供TBC功能
- 视频快速切换能力
- 集成自动增益控制(AGC)功能，提供自适应峰值白色模式
- 高达4 V的共模输入范围解决方案
产品详情和应用
ADV7182能够自动检测与全球NTSC、PAL和SECAM标准兼容的标准模拟基带视频信号，并将其转换为4:2:2分量视频数据流。该视频数据流与8位ITU-R BT.656接口标准兼容。
外部HS、VS和FIELD信号可为LCD控制器和其它视频ASIC提供时序基准。针对具有真8位数据分辨率的消费电子应用，精确的10位模数转换可以提供专业品质的视频性能。模拟视频输入接受单端、伪差分和全差分复合视频信号以及S-视频和YPbPr视频信号，支持较宽范围的消费和汽车视频源。
ADV7182与外部电阻分压器搭配，可提供4 V的共模输入范围，可消除视频线上的大信号、共模瞬变。该器件无需外部放大器电路，即可实现高达80 dB的共模抑制(CMR)性能。
自动增益控制(AGC)和箝位复位电路使ADV7182模拟视频输入引脚处的输入视频信号峰峰值范围可达到1.0 V。或者，也可以旁路这些电路，实现手动设置。
采用标准交流耦合电容时，ADV7182可具备电池短路(STB)保护功能。
即使线路长度偏差达到±5%，线路锁定时钟输出也能使输出数据速率、时序信号和输出时钟信号实现同步、异步或线路锁定。

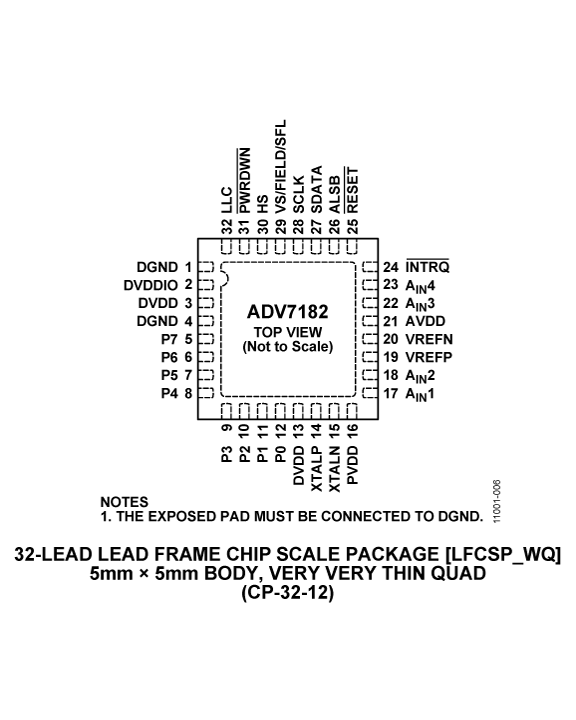

ADV7182通过双线式串行双向端口（I2C®兼容型）进行编程，并且采用1.8 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。该解码器提供LFCSP封装选项，适合空间受限的便携式应用。

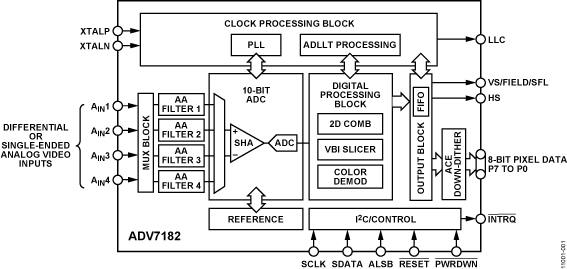

ADV7182是一款多功能、单芯片、多格式视频解码器，能够自动检测复合、S-视频和分量视频形式的PAL、NTSC和SECAM标准信号。该器件能够以单端或差分模式接收复合信号，因此非常适合汽车应用。
ADV7182可将这些模拟视频格式转换为8位ITU-R BT.656数字视频流。
ADV7182的数字视频输出流可与多种MPEG编码器、编解码器、移动视频处理器和ADI公司数字视频编码器（如ADV7391）轻松接口。外部HS、VS和FIELD信号可为LCD控制器和其它视频ASIC提供时序基准。
应用- 汽车信息娱乐
- 支持视频安全监控的DVR
- 媒体播放器
