特性

低延迟数字滤波器通道
• 96kHz/192kHz/384kHz采样率选项
• 通道支持的应用包括：前馈(FF)和反馈(FB) ANC、环境/语音音效增强和透传、回放补偿。
• 滤波器配置能够在不中断回放的情况下平稳、动态地转换/更新
• 单声道耳机回放通道
  • 高效AB/D类混合放大器
  • 114dB回放动态范围
  • 2.55mW P_Q (f_S = 48kHz，无噪声门)
  • 1.9mW P_Q (f_S = 48kHz，无噪声门)
• 3路麦克风录音通道
  • 模拟或数字麦克风输入
  • 107dB动态范围(AMIC单端)
  • 113dB动态范围(AMIC差分))
  • 5.3mW P_Q (f_S = 16kHz，2路AMIC录音)
  • 2.1mW P_Q (f_S = 16kHz，2路DMIC录音)
• 带有ANC滤波的回放通道(fS = 192kHz)
  • 9.85mW P_Q (AMIC FF+FB)
  • 6.7mW P_Q (仅AMIC FF)
  • 7mW P_Q (DMIC FF+FB)
• 满幅回放功率 @ 1% THD+N
  • 31mW，至32Ω(1VRMS满幅模式)
  • 15mW，至32Ω (降摆幅模式)
  • 61mW，至16Ω (1VRMS满幅模式)
• 灵活的I2S/TDM数字音频接口
  • 支持16/24/32位音频数据
  • 8kHz至192kHz回放采样率
  • 无需高速主控时钟
• 提供音频CODEC评估平台
  • 包括Maxim耳麦参考设计
• 6.7mm²、36焊球WLP封装
  • 0.4mm焊距，高0.5mm

产品详情和应用

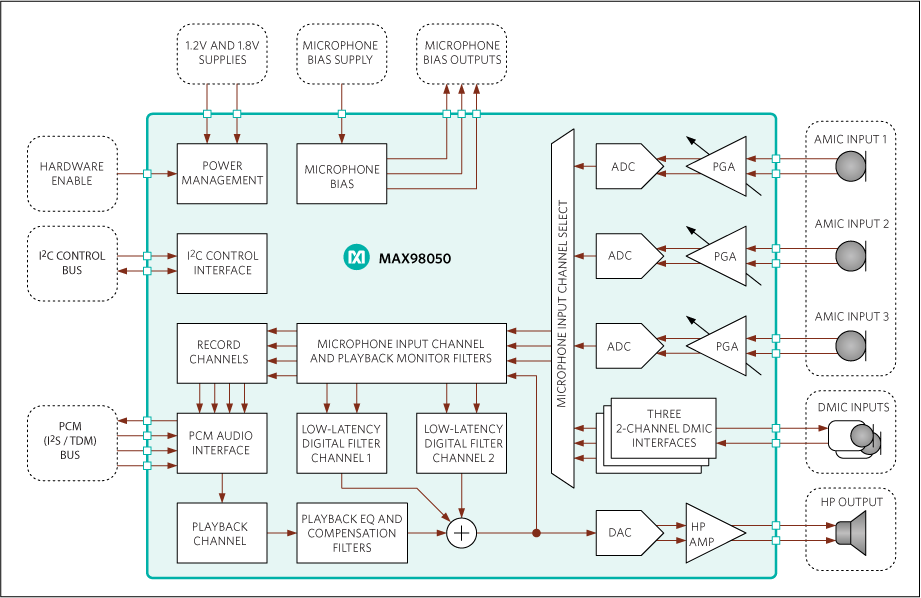

MAX98050为低功耗、高性能音频编解码器(CODEC)，集成了低延迟数字滤波器，适用于无线耳戴设备、耳麦和耳机。 器件具有单声道回放通道，提供5波段双二阶均衡器和高效、全差分AB/D类混合耳机放大器。耳机回放放大器经过优化，具有极低的输出噪声和最小静态功耗，同时拥有最高的输出功率效率。

器件包括三路麦克风输入通道，用于支持语音、环境和抗噪录音用途。每路通道可单独通过外部模拟或数字麦克风输入录音，然后将音频数据送到录音通道(至数字音频接口)和内部低延迟数字滤波通道。与数字音频接口的第4个录音通道允许主机监测回放通道的数字数据输出。

提供两路低延迟、数字滤波通道，可支持不同用途。其中包括消噪声功能(前馈、反馈和混合滤波)，语音和环境音效增强及透传应用，以及侧音功能支持。每路通道提供12波段的双二阶数字滤波器、DRC或限幅器、数字音量控制电路和超声滤波器。此外，在回放通道提供第3路内部数字滤波通道，其结构设计为回放补偿和/或通用反馈补偿滤波器。该通道包括10波段双二阶滤波器和数字音量控制电路。为支持动态或自适应滤波器以及使用场景转换，双二阶滤波器和音量控制提供分组调节，可在不中断音频回放的情况下更新或交换配置。

灵活的数字音频接口支持常见的PCM音频数据格式，例如I²S、左对齐和TDM时序，支持16位、24位或32位数据字和通道长度。PCM接口支持从8kHz至192kHz的回放采样率，以及8kHz至48kHz的录音采样率。器件需要外部位时钟和帧时钟，但不需要高速外部主控时钟。

器件采用小尺寸、6.7mm²、36焊球WLP封装(0.4mm焊距)，高度仅为0.5mm，是微小尺寸应用的理想选择。器件工作在-40°C至+85°C扩展级温度范围。

应用

• 真无线耳戴式设备和耳麦
• 立体声蓝牙耳麦和耳机
• 单声道蓝牙听筒
• PSAP设备和助听器
• VR/AR耳麦和头戴式设备
