ADI亚德诺 ADV7340 产品介绍

2026-03-09 0次

特性

支持1.8V/3.3V接口
支持74.25 MHz 20/30位高清输入
符合SMPTE 274 M (1080i)、296 M (720p)和240 M (1035i)标准
6 个噪声整形视频(NSV)、12位视频DAC
支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60
支持NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)视频输入

多格式
支持多格式视频输出：复合(CVBS) 与S视频(Y/C)，分量YPrPb（标清、增清和高清），分量RGB（标清、增清和高清）
符合Macrovision^® 7.1.L1版(标清)和1.2版(增清)标准
标清与增清/高清操作可同步进行
符合EIA/CEA-861B标准
可编程特性：亮度和色度滤波器响应
副本生成管理系统(CGMS)

产品详情和应用

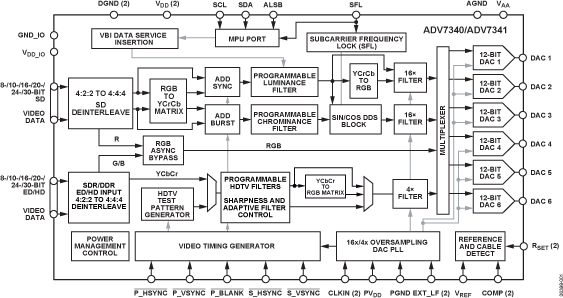

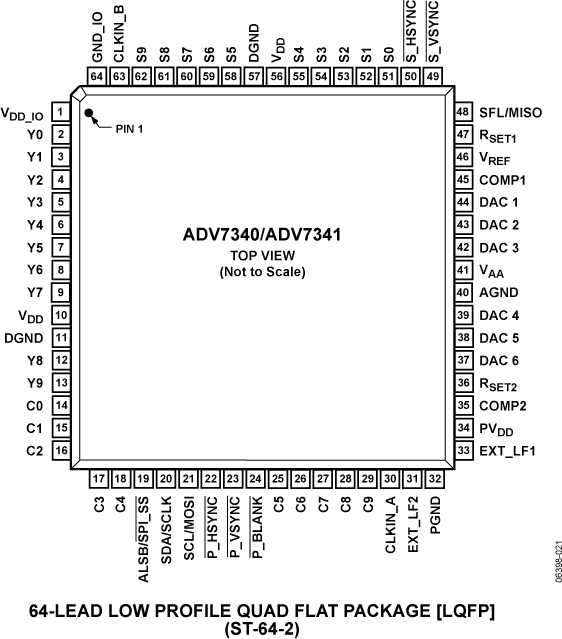

ADV7340/ADV7341均为高速、数模视频编码器，采用64引脚LQFP封装。六个高速、NSV、3.3 V、12位视频DAC支持标清(SD)、增清(ED)或高清(HD)视频格式的复合(CVBS)、S视频(Y/C)和分量(YPrPb/RGB)模拟输出。

ADV7340/ADV7341各有一个30位像素输入端口，可采用多种方式进行配置。SDR接口支持标清视频格式，SDR和DDR接口支持增清/高清视频格式。像素数据可以用YCrCb或RGB色彩空间形式提供。

这些器件还支持嵌入式EAV/SAV时序码、外部视频同步信号以及I²C通信协议。

此外还支持标清与增清/高清同步输入和输出。216 MHz（标清和增清）和297 MHz (高清)过采样确保不需要外部输出滤波，而全驱DAC则确保不需要外部输出缓冲。

有线电视信号检测和DAC自动关断特性使功耗保持低点。

应用
- DVD 刻录机和播放机
- 高清蓝光DVD播放机
- 高清DVD播放机
