ADI亚德诺 ADV7282A 产品介绍

2026-03-09 0次

特性

全球 NTSC/PAL/SECAM 颜色解调支持
一个 10 位 ADC，每个通道 4 倍过采样率，适用于 CVBS、Y/C 和 YPrPb 模式
带有片内抗锯齿滤波器的模拟视频输入通道
- ADV7282A：多达 4 个输入通道
- ADV7282A-M：多达 6 个输入通道
对 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）的视频输入支持
完全差分、伪差分和单端 CVBS 视频输入支持
NTSC/PAL/SECAM 自动检测
对 2 个视频输入的 STB 诊断
高达 4 V 共模输入范围解决方案
卓越的共模噪声抑制功能
5 行自适应 2D 梳状滤波器和 CTI 视频增强
采用自适应峰值白电平模式的集成式 AGC

快速切换功能
集成式 I²P 视频输出转换器（去交错器）
ACE
下抖动（8 位到 6 位）
Rovi 复制保护检测
8 位 ITU-R BT.656 YCrCb 4:2:2 输出，以及 HS、VS 或场同步 (ADV7282A)
MIPI CSI-2 输出接口（仅限 ADV7282A-M）
支持 WST 的全功能 VBI 数据切片器
提供掉电模式
兼容 I²C 的双线串行接口
符合汽车应用要求
工作温度范围为 −40°C 至 +105°C

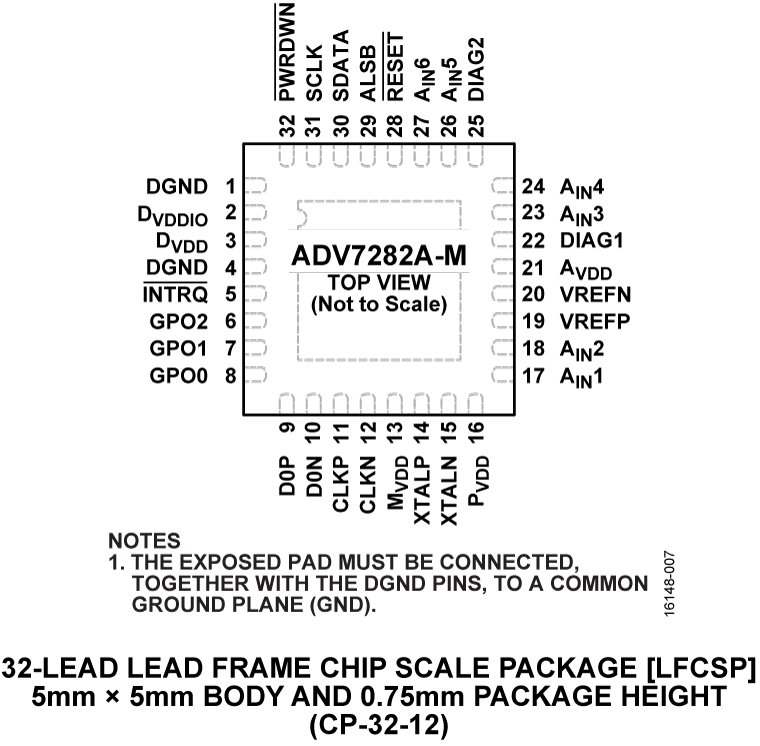

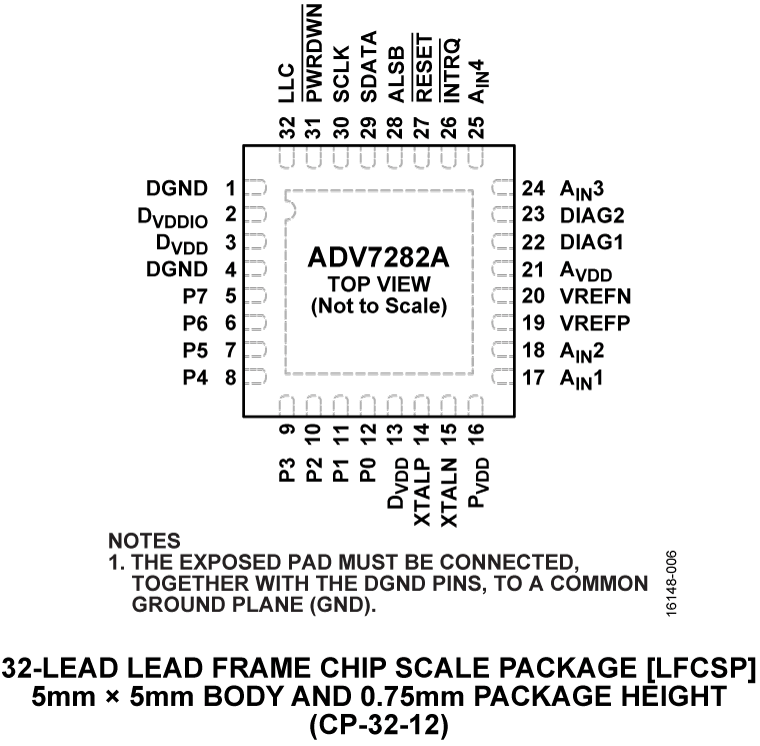

32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP

产品详情和应用

ADV7282A与ADV7282具有相同的引脚排列且软件兼容。ADV7282A (ADV7282A-M)的移动工业处理器接口(MIPI^®)模型与ADV7282-M具有相同的引脚排列且软件兼容。

除非另有说明，所有特性、功能和规格由ADV7282A和ADV7282A-M共享。

ADV7282A是一款多功能、单芯片、多格式视频解码器，可自动检测标准模拟基带视频信号，并将它们转换为YCrCb 4:2:2分量视频数据流。

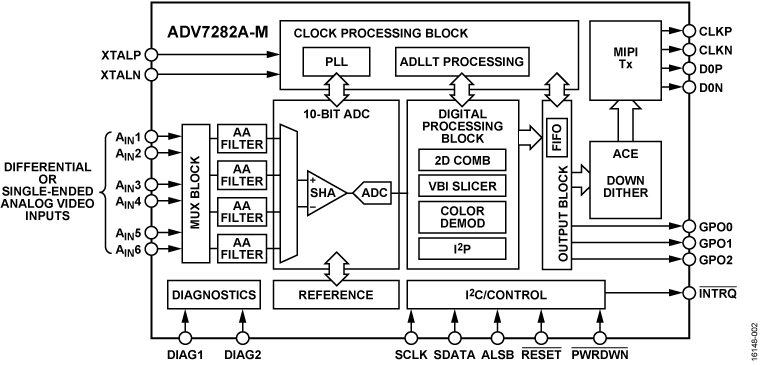

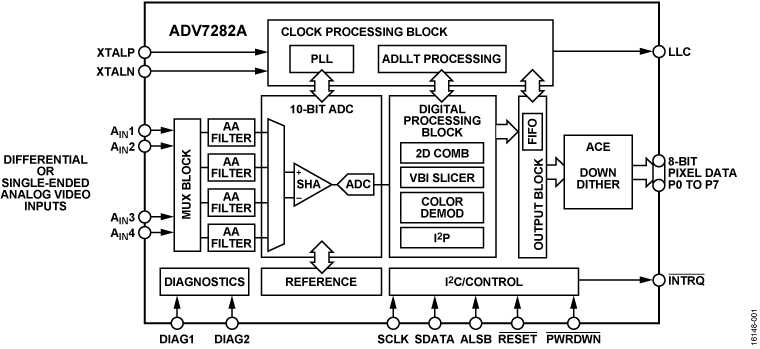

ADV7282A的模拟输入集成一个输入多路复用器（ADV7282A 4通道，ADV7282A-M 6通道）、一个单通道10位模数转换器(ADC)和一个片内差分转单端转换器，以便直接连接差分、伪差分或单端CVBS，而无需外部放大器电路。

ADV7282A中的标清处理器(SDP)能够自动检测复合、S-视频(Y/C)和分量形式的PAL、 MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
