特性

• 四个10位ADC，采样速率最高可达75 MHz
• 10个模拟输入通道
• 支持SCART快速消隐
• 内置抗混叠滤波器
• 支持NTSC、PAL、SECAM色彩标准
• 支持525p/625p分量逐行扫描
• 支持720p/1080i分量高清电视
• 可对最高达1024 × 768、70 Hz (XGA)的RGB图形进行数字化处理
• 3 × 3颜色空间转换矩阵
• 工业温度范围：-40°C至+85°C
• 12位4:4:4 DDR、8/10/16/20位SDR像素输出接口
• 可编程中断请求输出引脚
• 小尺寸封装
• 引脚数量较少
• 适用于视频和图形的单前端
• VBI数据分隔器（包括图文电视）
• 通过汽车应用认证

产品详情和应用

ADV7181D是一款高质量、单芯片、多格式视频解码器和图形数字化仪。这款多格式解码器支持将复合视频或S视频形式的PAL、NTSC和SECAM标准信号转换为数字ITU-R BT.656格式。

ADV7181D还支持将RGB/YPrPb分量视频信号解码为数字YCrCb或RGB像素输出流。支持的分量视频包括525i、625i、525p、625p、720p、1080i等标准，以及许多其它高清和SMPTE标准。

ADV7181D也支持图形数字化，能够对VGA至XGA速率的RGB图形信号进行数字化处理，将其转换为数字DDR RGB或YCrCb像素输出流。此外，ADV7181D能够同时处理CVBS和标清RGB信号，从而支持SCART和叠加功能。这些信号的混合由快速消隐(FB)引脚控制。

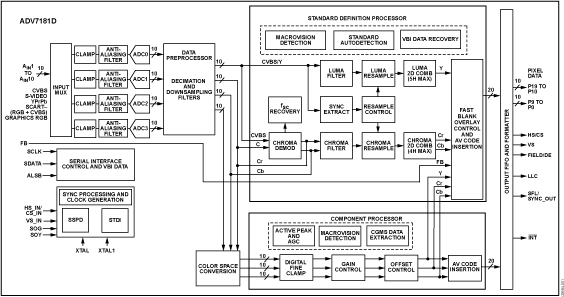

ADV7181D主要包含两个处理部分。第一部分为标清处理器(SDP)，可处理所有类型的PAL、NTSC和SECAM信号。第二部分为分量视频信号处理模块(CP)，可处理YPrPb和RGB分量格式，包括RGB图形。

ADV7181D具有独特的软件和硬件配置要求。

应用

• 车载娱乐设备
• 高清电视
• 液晶/DLP®投影仪
• 带PVR的高清电视机顶盒
• 支持逐行扫描输入的DVD刻录机
• AVR接收机
