特性

产品详情和应用

业界标准产品ADVFC32是一款低成本的单芯片电压频率(V/F)转换器或频率电压(F/V)转换器，具有良好的线性度（10 kHz时最大误差为0.01%），且工作频率最高可达0.5 MHz。在V/F配置中，只需几个外部元件，就能将正或负的输入电压或电流转换为成比例的频率。对于F/V转换，需要使用同样的元件及一个简单的偏置网络，以支持宽范围的输入逻辑电平。

V/F工作模式下，可利用开集频率输出实现TTL或CMOS兼容。上拉电阻可以连接到最高30 V的电压，或者连接到+15 V或+5 V电压，以支持传统CMOS或TTL逻辑电平。在要将流过开集输出的电流限制在最高8 mA时，应该选择此电阻。若是驱动高阻抗负载，可以使用较大的电阻。

输入失调漂移仅为满量程的3ppm/°C，而低温度系数齐纳二极管使满量程校准漂移保持在100 ppm/°C (ADVFC32BH)以下。

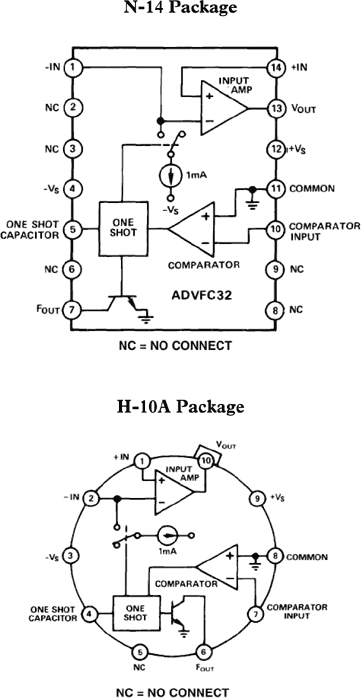

ADVFC32提供三种温度等级产品：商用、工业和扩展温度级。商用级采用14引脚塑封DIP封装，其余两种温度范围较宽的产品则采用密封 TO-100罐式封装。
