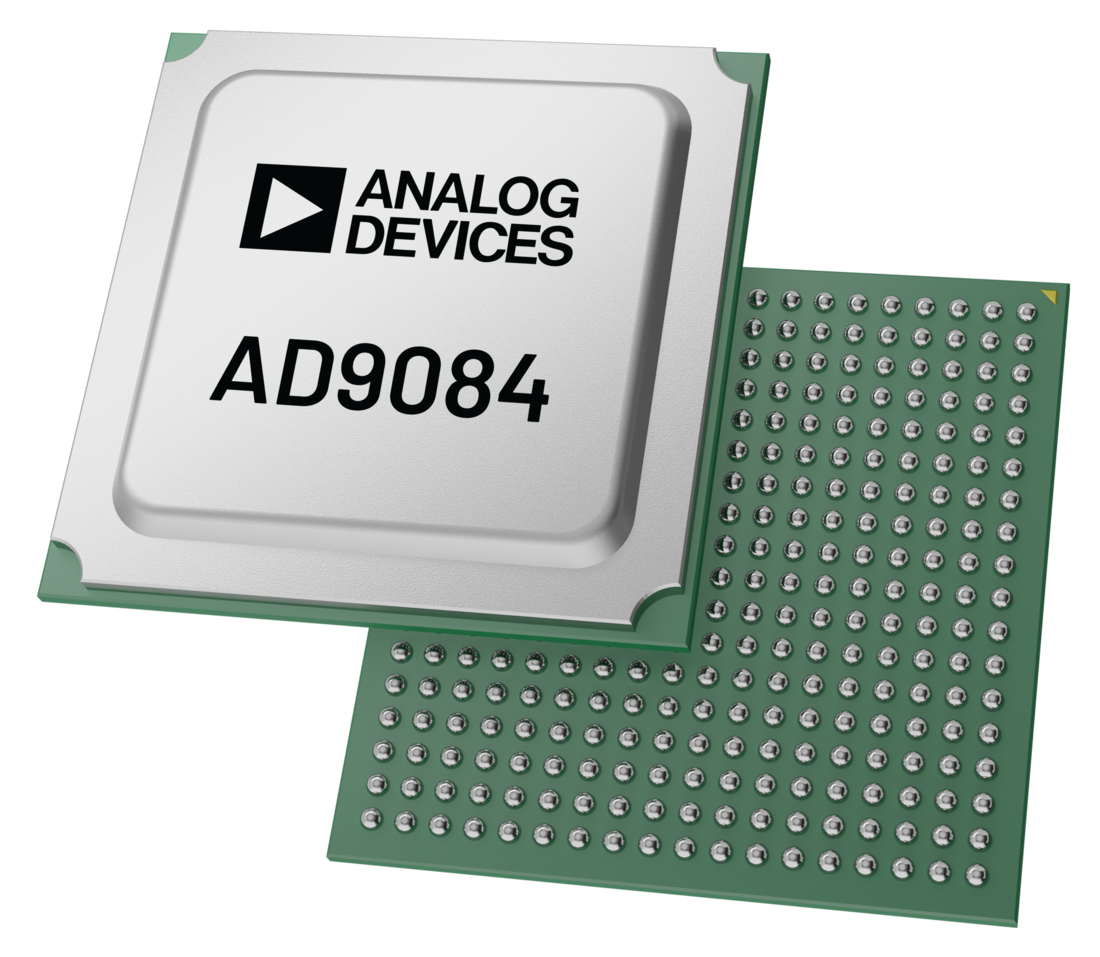

ADI亚德诺 AD9084 产品介绍

2026-03-09 0次

特性

可重构混合信号平台设计
4 个 16 位 RF DAC 和 4 个 12 位 RF ADC (4T4R)
可用射频模拟带宽达 18GHz
低延迟快速检测，实现快速 AGC 控制
用于慢速 AGC 控制的信号监视器
功率放大器下游保护电路
最大 DAC/ADC 采样率高达 28GSPS/20GSPS
多种数字特性
每通道最大瞬时带宽 10GHz（2T2R）
全 ADC 和 DAC 采样率可编程 FIR 滤波器

可配置精细和粗略的 DDC 和 DUC
使用配置文件进行快速跳频
通过 SPI、HSCI 或 GPIO 进行动态配置
可编程分数化数据率重采样器（1× 至 2×）
JESD204B 和 JESD204C：16Gbps 和 28.21Gbps
片上温度监控单元

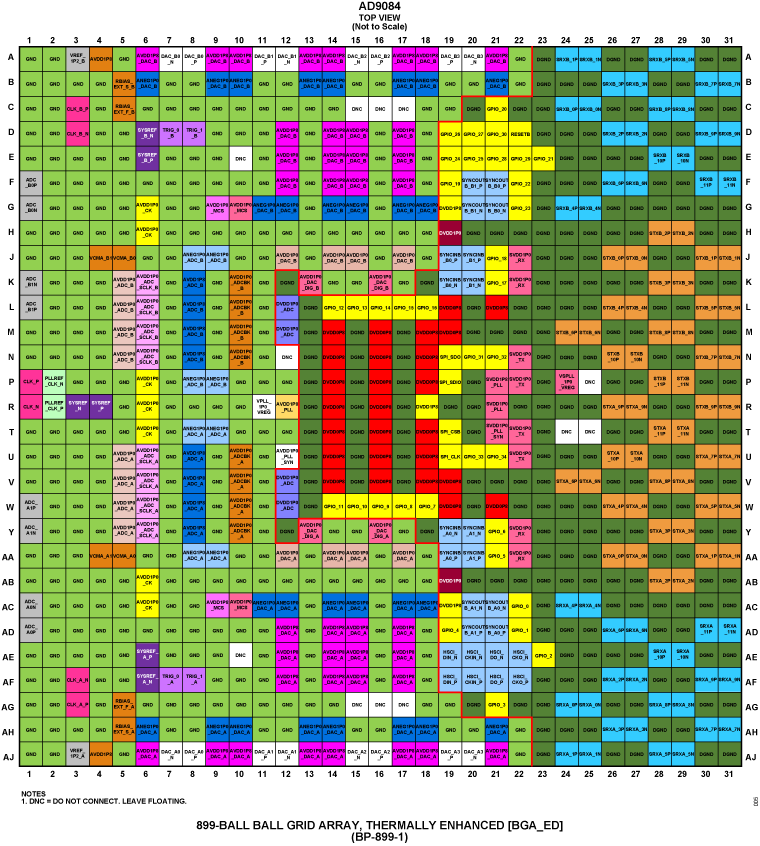

封装：24mm × 26mm，899 球 BGA，间距 0.8mm

产品详情和应用

Apollo 混合信号前端 (MxFE™) 是一款高度集成的设备，具有 16 位、28GSPS 最大采样率、RF 数模转换器 (DAC) 核心，以及 12 位、20GSPS 最大采样率、RF 模数转换器 (ADC) 核心。AD9084 支持四个发射通道和四个接收通道。AD9084 非常适合需要宽带 ADC 和 DAC 来处理具有宽瞬时带宽的信号的应用。该器件具有 48 通道、28.21Gbps JESD204C 或 16Gbps JESD204B 数据收发器端口、片上时钟乘法器以及针对宽带或多频段、直接面向 RF 应用的数字信号处理 (DSP) 功能。AD9084 还具有旁路模式，允许 ADC 和/或 DAC 内核的全部带宽能力绕过 DSP 数据路径。全带宽， DAC 内核在 20GSPS 时具有最大带宽。该设备还具有针对相控阵雷达系统的跳频模式。

AD9084 采用 24mm × 26mm、899 球 BGA_ED 封装。

应用

雷达和相控阵系统
导引头前端
战术防御无线电基础设施
电子战和信号情报
无线通信基础设施
无线通信测试（5G 毫米波、5G C 波段、回程）
