特性

• 12位、225ksps ADC
  • 内置真差分采样/保持(T/H)的模拟多路复用器
  • 12个单端通道或6个差分通道(单极型或双极型) (MAX1223)
  • 8个单端通道或4个差分通道(单极型或双极型) (MAX1221/MAX1343)
  • 高精度：±0.5 LSB INL，±0.5 LSB DNL
• 12位、八路、2µs稳定的DAC (MAX1221/MAX1223)
  • 超低脉冲干扰能量(4nV•s)
  • 上电时可选择零值或满量程
  • 高精度：±0.5 LSB INL
• 内部基准或外部单端/差分基准
  • 内部基准电压2.5V
• 内部±1°C的精密温度传感器
• 片上FIFO，可以存储16个ADC转换结果和一个温度结果
• 片上通道扫描模式和内部数据平均功能
• 模拟单电源工作
  • +2.7V至+5.25V
• +1.8V至AV_DD数字电源
• 25MHz，SPI/QSPI/MICROWIRE串行接口
• 转换之间的AutoShutdown功能
• 低功耗ADC
  • 225ksps下2.5mA
  • 1ksps下22µA
  • 关断时0.2µA
• 低功耗DAC：1.5mA
• 可提供评估板(请定购MAX1258EVKIT)

产品详情和应用

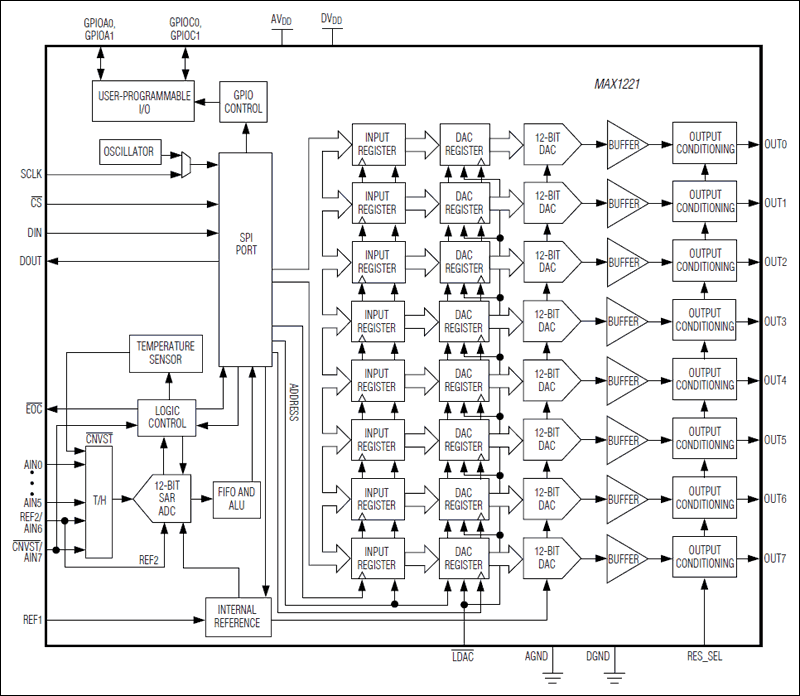

MAX1221/MAX1223/MAX1343将一个12位、多路模数转换器(ADC)和一个12位数模转换器(DAC)集成在单片IC上。这些器件还包含了温度传感器、可配置的通用I/O端口(GPIO)和一个25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC具有8/12输入通道的产品。DAC输出在2.0µs内稳定，ADC转换速率为225ksps。

所有器件中都包括一个内部基准(2.5V)，为ADC和DAC提供经过良好稳压、低噪声的基准电压。可编程的基准模式允许选择内部基准、外部基准 或两者的组合。内部包括：±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，可以使用户对功耗以及处理器的要求降到最低。集成的DAC具有低脉冲干扰能量(4nV•s)与低数字馈通(0.5nV•s)特性，使这些器件非常适合快速响应闭环系统的数字控制。

这些器件保证工作在+2.7V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1221/MAX1343提供4个GPIO，可以配置为输入或输出。

MAX1221/MAX1223/MAX1343采用36引脚薄型QFN封装。所有器件工作温度范围均为-40°C至+85°C。

应用

• 光通信设备与基站的闭环控制
• 数据采集系统
• 系统监控和控制
