ADI亚德诺 ADAS1021 产品介绍
2026-03-09
0次
特性
- 5 个 ECG 采集通道和 1 个驱动基准电压源
- 灵活的前端布置，允许参考右臂电极或 WCT
- 每个通道专用 Σ-Δ ADC
- 用于增益校正的 50 mV 典型校准信号
- 数字 50 Hz 或 60 Hz 电源线滤波
- 灵活的起搏器检测能力
- 5 个 ECG 通道中可选的 3 个 通道的数字检测算法
- 可编程阈值水平
- 专用高采样率 SAR ADC
- 5 个 ECG 通道中可选的 3 个 通道的数字检测算法
- 导联脱落或导联失效检测
- ECG 和 RLD_OUT 上的直流导联脱落检测
- 可编程极性、电流和阈值电平
- 交流引线质量测量
- 可编程极性电流
- ECG 和 RLD_OUT 上的直流导联脱落检测
- 基准电压源参比电极驱动
- 如果出现 RLD 引线故障，可灵活重定向到其他电极
- 使用阻抗呼吸描记法测量呼吸
- 屏蔽驱动放大器
- 用于更大引脚数配置的并行 IC
- SPI通信和8个用户可编程GPIO
- 电源
- 低功耗架构
- 单通道心电功率：3.04 mW
- 3通道ECG功率：4.95 mW
- 5通道ECG功率：7.64 mW
- 设计用于ADP5320 PMU
- 从2或3个电压轨运行：5 V、1.8 V或1.2 V
- 低功耗架构
- 封装和温度范围
- 工作温度范围：−10°C至+85°C
- 封装：65球、5.6 mm × 6.2 mm WLCSP封装
- 支持医疗标准：IEC 60601-2-25 版。2.0 2011 IEC 60601-2-27 版3.0 2011 和 IEC 60601-2-47 版2.0 2012
产品详情和应用

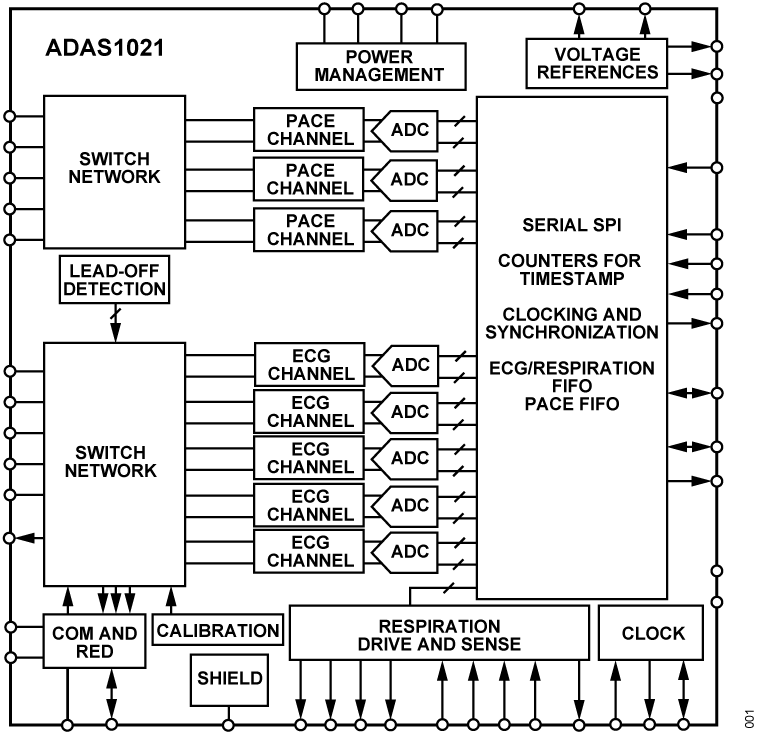

ADAS1021是一款高度集成的模拟前端 (AFE)，专为测量患者生物电位信息而设计。主要测量心电图(ECG)活动，其中ADAS1021的每个通道都采用专用的模数转换器(ADC)，基于导联进行信号采集和数字化处理。信号采集的架构支持在存在各种干扰的情况下进行低噪声、诊断级别的测量。
ADAS1021还包括三个专用逐次逼近寄存器(SAR)ADC，用于数字化由片内起搏器检测算法进行分析的高频起搏器内容。
灵活的专用阻抗测量模块可捕获患者呼吸期间的阻抗变化，并支持多导联应用。
ADAS1021具有许多支持ECG测量的补充功能：用于共模抑制和导联脱落检测的驱动参考，可识别电极连接是否退化或脱落。该产品还包括屏蔽驱动放大器，用于偏置电缆屏蔽。
应用
- 便携式和线路供电的ECG监控和诊断测量
- 电池供电的ECG设备
