特性

• 多达20路12位ADC输入，单端或差分
• ADC输入绝对电压范围
  • 0V至+10V
  • -5V至+5V
  • -10V至0V
  • 0V至+2.5V (直接ADC连接)
• 可编程采样平均，每个ADC端口均可
• 多达20路12位DAC输出，25mA电流驱动能力
• DAC输出电压范围
  • 0V至+10V
  • -5V至+5V
  • -10V至0V
• 多达20路通用数字I/O
• GPI的输入范围为0V至+5V
• GPI的可编程门限范围为0V至+2.5V
• GPO的可编程输出范围为0V至+10V
• DAC和ADC的内部或外部电压基准
• 每个ADC配置PIXI端口可独立选择电压基准
• 内部和外部温度检测，精度为±1°C
• 相邻PIXI端口之间具有60Ω模拟开关
• +5V模拟电源
• 1.8V至5.0V兼容串行接口
• 20MHz SPI/QSPI兼容
• 小尺寸6mm x 6mm (面积共36mm2 )、40引脚TQFN封装和7mm x 7mm (面积共49mm2)、48引脚TQFP封装

产品详情和应用

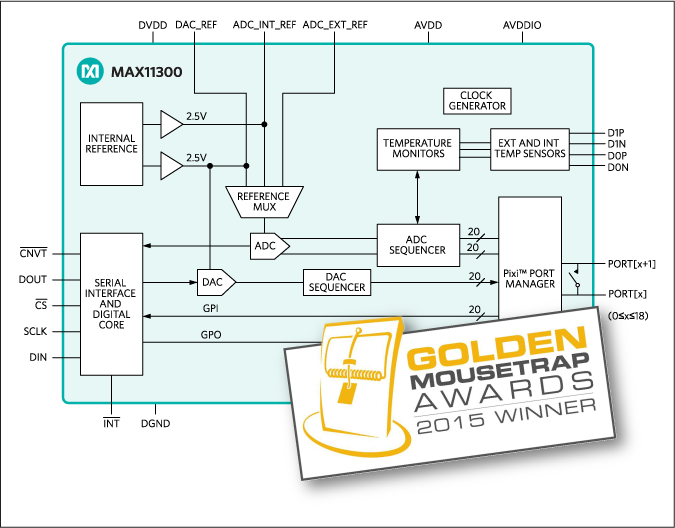

MAX11300在单片集成电路中集成PIXI^™、12位、多通道模/数转换器(ADC)和12位、多通道、带缓冲数/模转换器(DAC)。器件提供20个混合信号、高压、双极性端口，可配置作为ADC模拟输入、DAC模拟输出、通用输入(GPI)、通用输出(GPO)或模拟开关端子。一个内部和两个外部温度传感器跟踪结温和环境温度。相邻一对端口可配置用于开漏器件逻辑电平转换器或模拟开关。

PIXI端口提供高灵活度硬件配置，适用于12位混合信号应用。MAX11300非常适合用于要求模拟和数字混合功能的应用。每个端口可独立配置，-10V至+10V内多达四个可选电压范围。

MAX11300允许每个ADC配置端口进行2、4、8、16、32、64或128次ADC采样平均，以提高噪声性能。DAC配置输出端口可驱动高达25mA电流。GPIO端口可设置为用户定义的逻辑电平，GPI与GPO配对形成逻辑电平转换器。

内部和外部温度测量监测可编程最小和最大温度限值条件，如果发生一个或多个条件，利用中断通知主机。通过串行接口提供温度测量结果。

MAX11300内置低噪声2.5V电压基准，并可选择使用外部电压基准，DAC和ADC采用独立基准输入。器件使用4线、20MHz、SPI兼容串行接口，利用5V模拟电源和1.8V至5.0V数字电源工作。PIXI端口使用-12.0V至+12.0V宽范围电压工作。

MAX11300采用40引脚、TQFN、6mm x 6mm封装或48引脚、TQFP、7mm x 7mm封装，工作在-40°C至+105°C温度范围。

应用

• 基站RF用电设备偏压控制器
• 光元件控制
• 工业控制与自动化
• 电源监视
• 系统监控和控制
