特性

• 20个可配置混合信号端口，最大程度地提高跨平台设计灵活性
  • 多达20路12位ADC输入
    • 单端、差分或伪差分输入
    • 范围选项：0至2.5V、±5V、0至+10V、-10V至0V
    • 可编程平均采样，每个ADC端口均可
    • 每个ADC PIXI端口可独立选择电压基准
  • 多达20路12位DAC输出
    • 范围选项：±5V、0至+10V、-10V至0V
    • 25mA电流驱动能力，带过流保护
  • 多达20路通用数字I/O
    • 0至+5V GPI输入范围
    • 0至+2.5V GPI可编程门限范围
    • 0至+10V GPO可编程输出范围
    • 任意两个引脚之间逻辑电平转换
  • 相邻PIXI端口之间具有60Ω模拟开关
  • 内部/外部温度检测，精度为±1°C
• 适应特殊应用要求，允许根据系统需求变化简单地配置
• 功能配置能力支持优化PCB布局
• 元件较少、占位面积较小，降低BOM成本
  • 36mm² 40引脚TQFN封装
  • 49mm² 48引脚TQFP封装

产品详情和应用

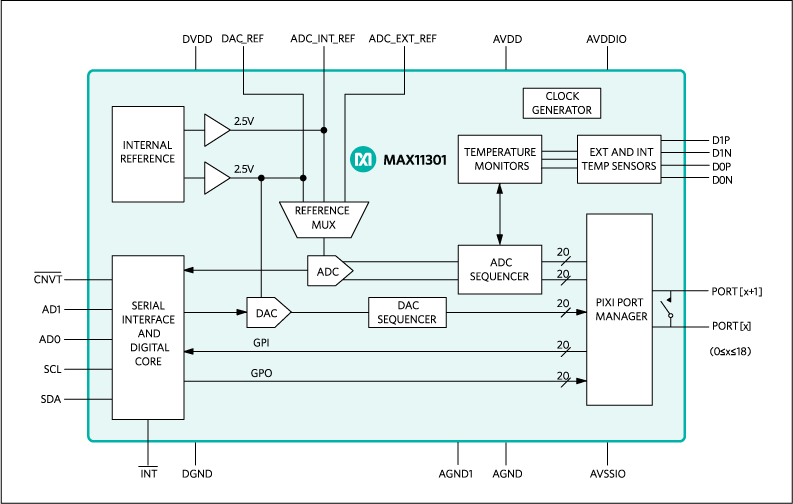

MAX11301在单片集成电路中集成PIXI™、12位、多通道模/数转换器(ADC)和12位、多通道、带缓冲数/模转换器(DAC)。器件提供20个混合信号、高压、双极性端口，可配置作为ADC模拟输入、DAC模拟输出、通用输入(GPI)、通用输出(GPO)或模拟开关端子。一个内部和两个外部温度传感器跟踪结温和环境温度。相邻一对端口可配置用于开漏器件逻辑电平转换器或模拟开关。

PIXI端口提供高灵活度硬件配置，适用于12位混合信号应用。MAX11301非常适合用于要求模拟和数字混合功能的应用。每个端口可独立配置，-10V至+10V内多达四个可选电压范围。

MAX11301允许每个ADC配置端口进行2、4、8、16、32、64或128次ADC采样平均，以提高噪声性能。DAC配置输出端口可驱动高达25mA电流。GPIO端口可设置为用户定义的逻辑电平，GPI与GPO配对形成逻辑电平转换器。

内部和外部温度测量监测可编程最小和最大温度限值条件，如果发生一个或多个条件，利用中断通知主机。通过串行接口提供温度测量结果。

MAX11301内置低噪声2.5V电压基准，并可选择使用外部电压基准，DAC和ADC采用独立基准输入。MAX11301使用400kHz I²C兼容串行接口，利用5V模拟电源和1.8V至5.0V数字电源工作。PIXI端口使用-12.0V至+12.0V宽范围电压工作。

MAX11301采用40引脚、TQFN、6mm x 6mm封装或48引脚、TQFP、9mm x 9mm封装，工作在-40°C至+105°C温度范围。

应用

• 基站RF用电设备偏压控制器
• 光元件控制
• 工业控制与自动化
• 电源监视
• 系统监控和控制
