特性

• 双路10位、45Msps Rx ADC和双路10位、45Msps Tx DAC
• 超低功耗
  • f_CLK = 45MHz快速模式下，功耗为84.6mW
  • f_CLK = 45MHz慢速模式下，功耗为77.1mW
  • 低电流待机模式和关断模式
• 可编程Tx DAC共模直流电压和I/Q偏置微调
• 优异的动态性能
  • f_IN = 5.5MHz时，SNR = 54.2dB (Rx ADC)
  • f_OUT = 2.2MHz时，SFDR = 73.2dBc (Tx DAC)
• 三路12位、1µs辅助DAC
• 10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路
• 卓越的增益/相位匹配度
  • f_IN = 5.5MHz时，±0.03°相位匹配和±0.01dB增益匹配(Rx ADC)
• 多路复用并行数字I/O
• 串行接口控制
• 灵活的电源控制电路
  • 关断、待机、空闲、Tx/Rx禁用
• 微型、48引脚、薄型QFN封装(7mm x 7mm x 0.8mm)

产品详情和应用

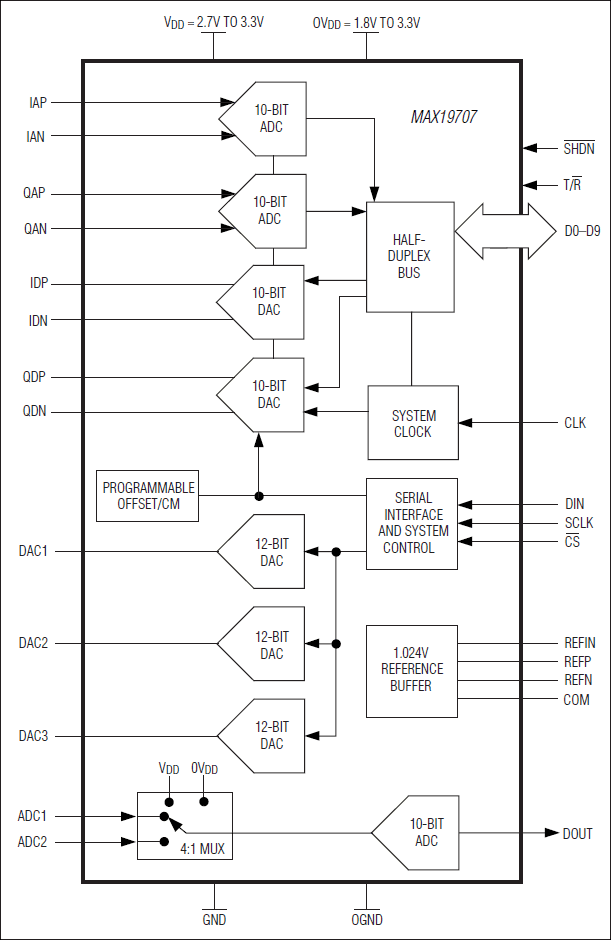

MAX19707是超低功耗、混合信号模拟前端(AFE)，设计用于对功耗敏感的通信设备。该器件经过优化处理，能够以超低的功耗获得较高的动态性能，器件内部集成了两路10位45Msps接收(Rx) ADC，两路10位45Msps发送(Tx) DAC，用于辅助RF前端控制的3路快速建立、12位辅助DAC，和一个10位、333ksps "管家" 辅助ADC。在Tx-Rx FAST模式和45MHz时钟频率下，功耗典型值为84.6mW。

Rx ADC在f_IN = 5.5MHz和f_CLK = 45MHz下具有54.2dB SNR和71.2dBc SFDR。模拟I/Q输入放大器为全差分结构，可接收1.024V_P-P满量程信号。I/Q通道匹配度典型值为：±0.03°相位匹配和±0.01dB增益匹配。

Tx DAC在f_OUT = 2.2MHz和f_CLK = 45MHz时，SFDR为73.2dBc。模拟I/Q满量程输出电压为±400mV差分输出。Tx DAC共模直流电压可在0.71V至1.05V之间设置。I/Q通道的偏置可调节，以优化射频电路的边带/载波抑制性能。I/Q通道匹配度的典型值为：±0.01dB增益匹配和±0.07°相位匹配。

Rx ADC和Tx DAC共享一个10位并行高速数字总线，可在时分复用(TDD)系统中实现半双工工作。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

MAX19707采用单2.7V至3.3V模拟电源和1.8V至3.3V数字I/O电源供电。MAX19707工作在扩展级温度范围(-40°C至+85°C)，采用48引脚、薄型QFN封装。数据资料最后部分的选型指南列出了AFE系列的引脚兼容产品。

应用

• 802.11a/b/g WLAN
• 便携式通信设备
• VoIP终端
• WiMAX CPE
