特性

• 双路10位、45Msps Rx ADC和双路10位、45Msps Tx DAC
• 超低功耗
  • f_CLK = 45MHz时，FD模式下消耗91.8mW
  • f_CLK = 45MHz时，低速接收(Rx)模式下消耗79.2mW
  • f_CLK = 45MHz时，低速发送(Tx)模式下消耗49.5mW
  • 低电流待机模式和关断模式
• 可编程Tx DAC共模直流电压，调节I/Q失调
• 优异的动态性能
  • f_IN = 5.5MHz时，SNR = 54.1dB (Rx ADC)
  • f_OUT = 2.2MHz时，SFDR = 70.3dBc (Tx DAC)
• 三路12位、1µs辅助DAC
• 10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路
• 卓越的增益/相位匹配度
  • f_IN = 5.5MHz时，匹配度为：±0.03°相位匹配、±0.02dB增益匹配(Rx ADC)
• 复用并行数字I/O
• 串口控制
• 多种功率管理模式
  • 关断、待机、空闲、Tx/Rx禁用
• 小尺寸、56引脚、薄型QFN封装(7mm x 7mm x 0.8mm)

产品详情和应用

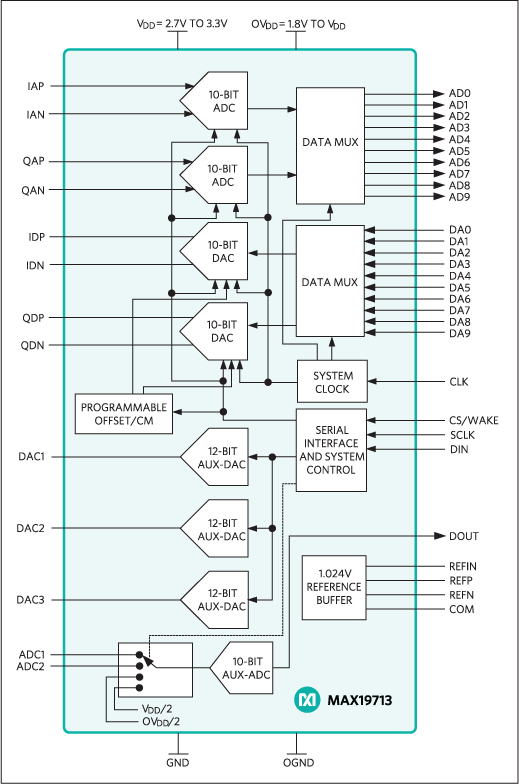

MAX19713是超低功耗、高集成度混合信号模拟前端(AFE)，工作在全双工(FD)模式，可理想用于宽带通信系统。该器件经过优化，能够以极低功耗获得较高的动态性能，集成了双路10位、45Msps接收(Rx) ADC，双路10位、45Msps发送(Tx) DAC，用于辅助RF前端控制的3路快速建立、12位DAC和1路10位、333ksps辅助ADC。在45MHz时钟频率下，FD工作模式的典型功耗为91.8mW。

Rx ADC在5.5MHz输入频率、45MHz时钟频率下具有54dB的SINAD和72.2dBc的SFDR。模拟I/Q输入放大器为全差分结构，可接受1.024V_P-P满量程信号。I/Q通道匹配度典型值为：±0.03°相位匹配、±0.02dB增益匹配。

Tx DAC在f_CLK = 45MHz、f_OUT = 2.2MHz时，具有70.3dBc的SFDR。I/Q满量程模拟输出电压范围为差分±400mV。输出直流共模电压从0.71V至1.06V。可调节I/Q通道失调，优化边带抑制/载波抑制。I/Q通道匹配度典型值为：±0.01dB增益匹配和±0.05°相位匹配。

Rx ADC和Tx DAC使用两个独立的10位高速数字总线，能够工作在频分复用全双工模式。Rx ADC和Tx DAC可以单独关闭，优化电源管理。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

MAX19713采用2.7V至3.3V模拟电源和1.8V至3.3V数字I/O电源供电。MAX19713工作在扩展工业级温度范围(-40°C至+85°C)，提供56引脚、薄型QFN封装。数据资料最后部分的选型指南列出了AFE系列的引脚兼容产品。对于时分复用(TDD)系统，请参考MAX19705–MAX19708 AFE系列产品。

应用

• 802.11a/b/g WLAN
• 便携式通信设备
• VoIP终端
• WiMAX CPE
