特性

• BIOZ
• 完整的高性能BioZ AFE
• I和Q同步测量能力

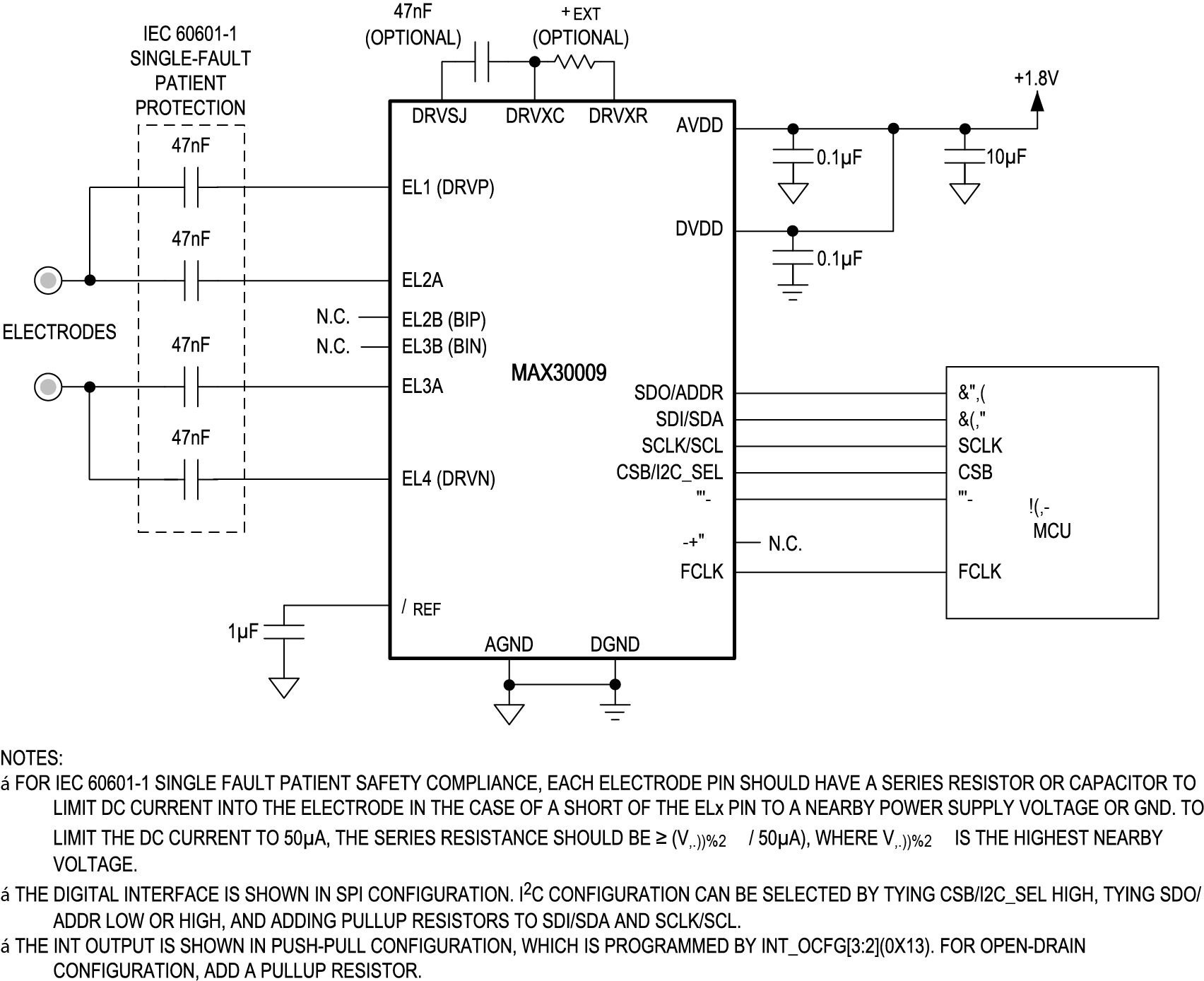

• 四电极（四极）和双电极（双极）配置
• 超低功耗工作
  • 1.8V AVDD时为250 µW
• 高分辨率20位Σ-Δ模数转换器(ADC)
• 宽采样率范围：16sps至4ksps

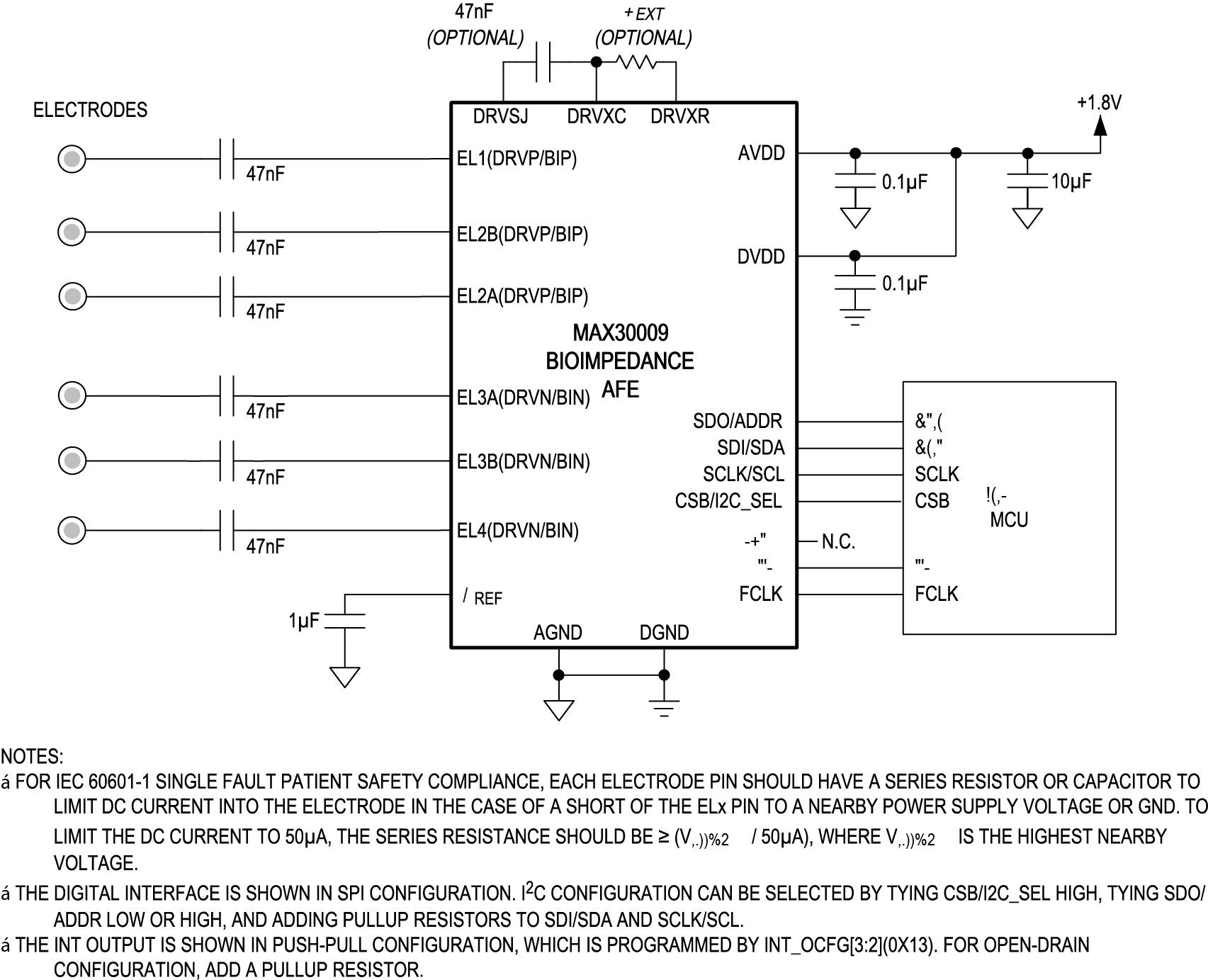

• 灵活的可编程输入/输出多路复用器
• 低噪声、高分辨率接收通道
  • 有效分辨率为17位，噪声为1.1ΩV^P-P
• > 1GΩ的高输入阻抗有效减少了共模到差模的转换
• 可编程正弦波激励

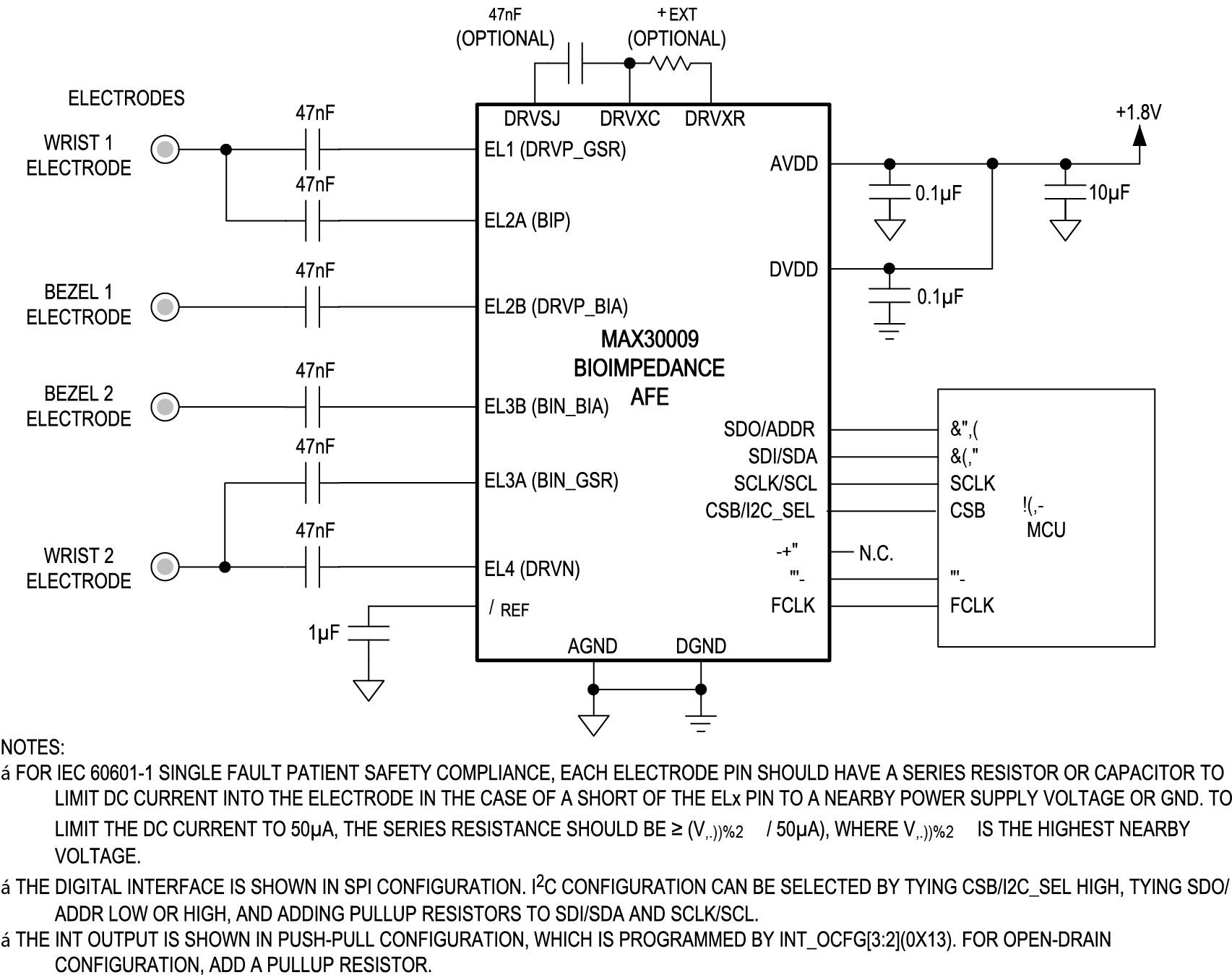

• 提供低频、低电流选项，适用于从16Hz和16nARMS开始的皮肤电反应(GSR)/皮肤电活动(EDA)
• 生物电阻抗分析/光谱法(BIA/BIS)频率范围宽至1kHz到806kHz
• 高频下的大电流适用于阻抗心电图(ICG)应用（例如100kHz下1.28mARMS），同时提供较低频率的限制功能以符合60601-1标准
• >1000mV_P-P的高输入交流动态范围
• 4针原位校准端口（4线精密电阻器）可实现高质量的绝对阻抗测量
• 直流导联脱落检测能力
• 超低功耗导联开启检测，具有用于系统唤醒的中断
  • 导联开启检测电流：0.7µA（典型值）
• 系统
  • 关断电流为0.6µA（典型值）
  • 256字FIFO
  • 基于PLL的灵活时序子系统，具有内部或外部时钟源

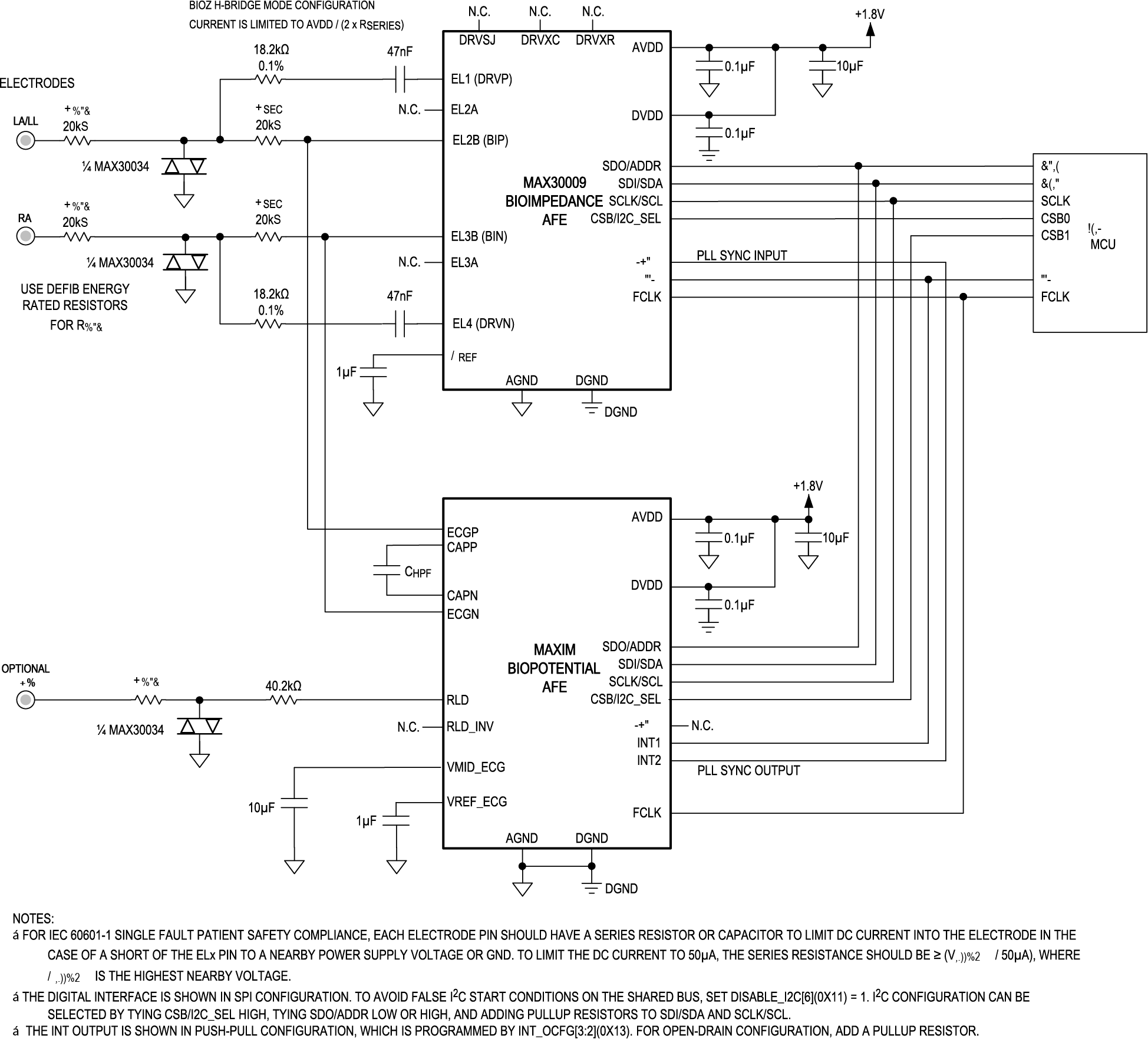

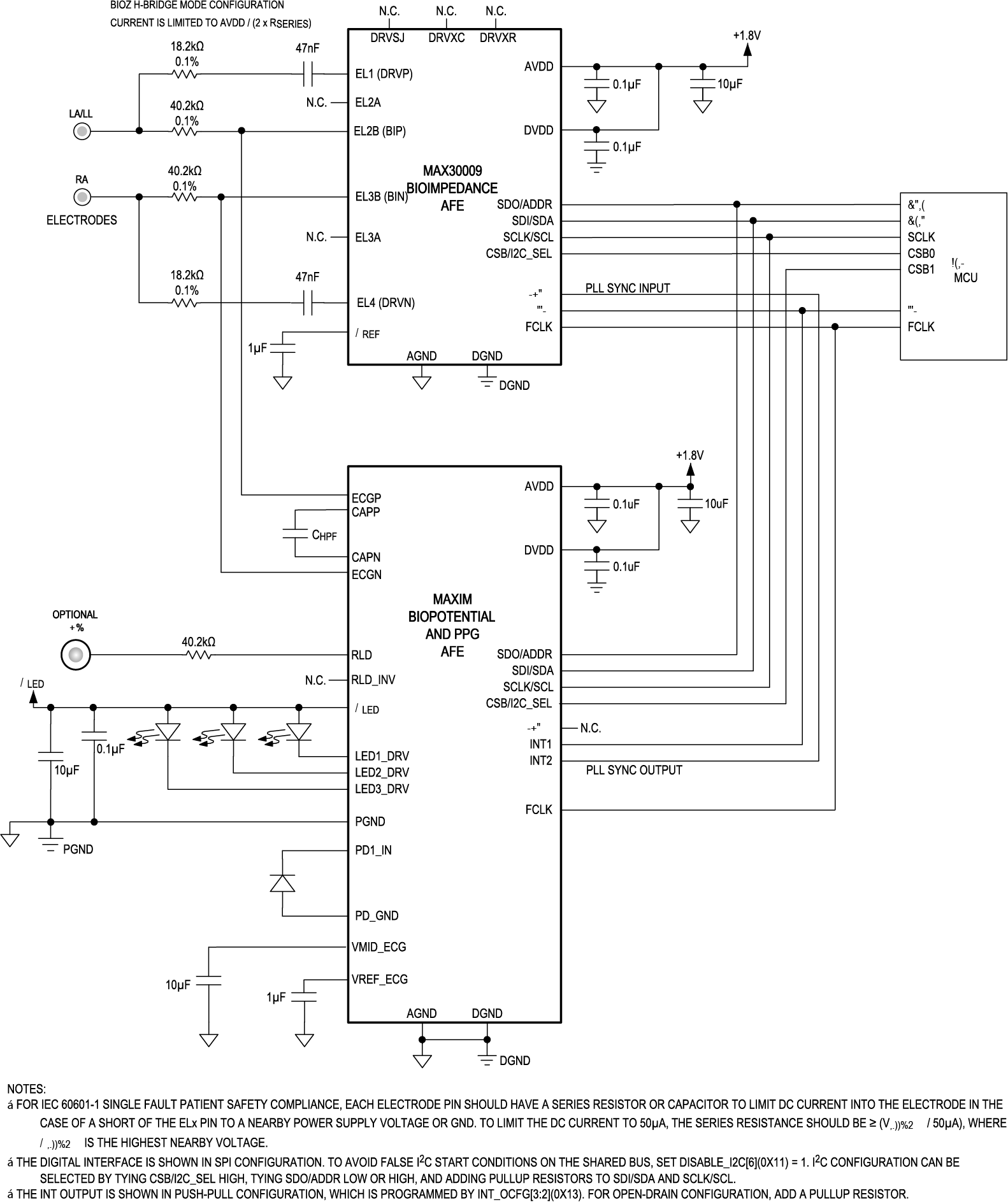

  • PLL可以与相邻的生物传感器AFE（例如MAX86176光电容积脉搏波(PPG)/心电图(ECG) AFE）同步
  • 可配置的中断有助于缩短微控制器唤醒时间和省电
  • 具有高速串行外设接口(SPI)和I²C数字接口

产品详情和应用

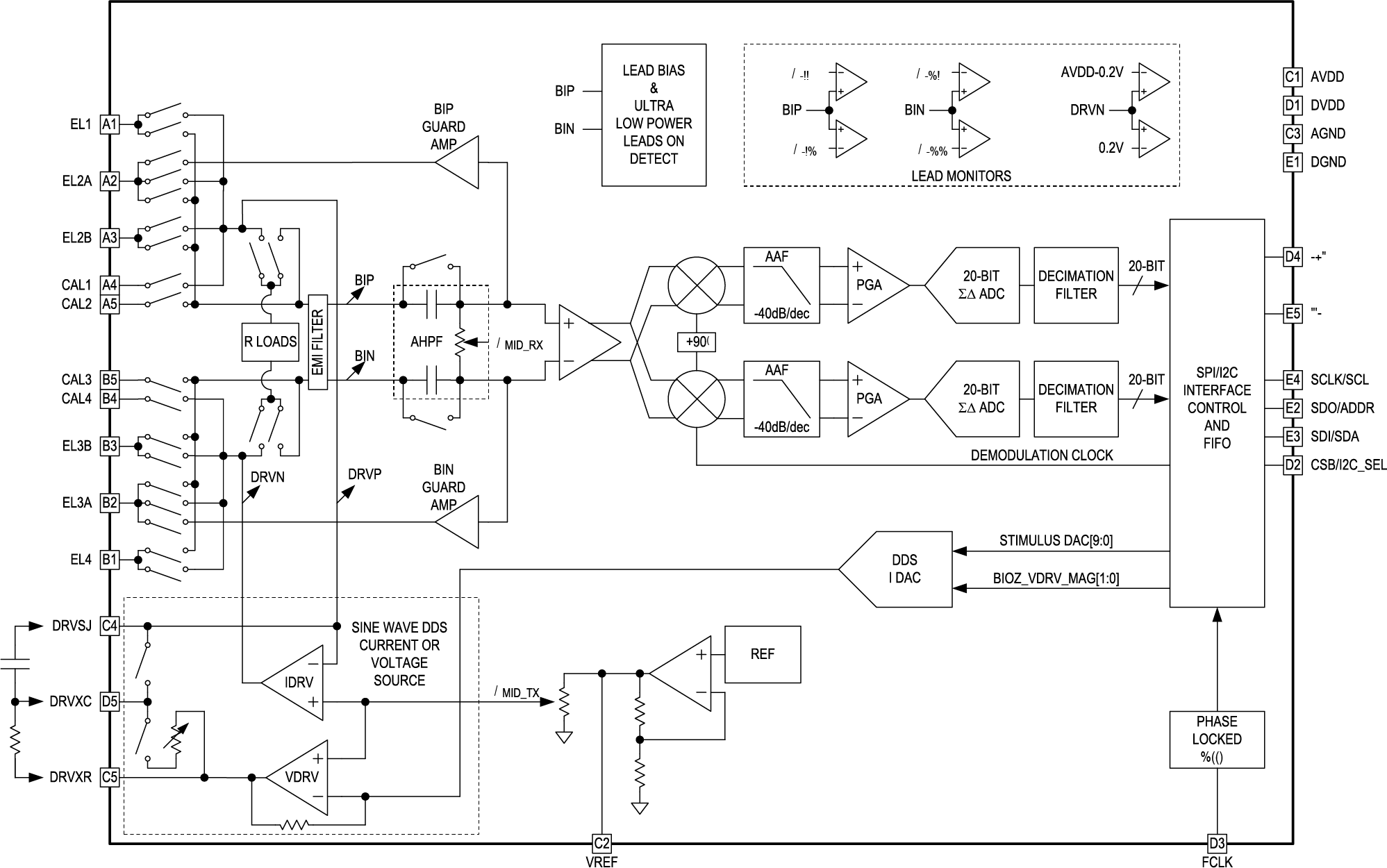

MAX30009是一款完整的生物阻抗(BioZ)模拟前端(AFE)解决方案，适用于可穿戴应用。它旨在为健身和临床应用提供高性能，超低功耗能够帮助延长电池寿命。BioZ接收通道在待机模式下具有静电放电(ESD)保护、电磁干扰(EMI)滤波、内部导联偏置、直流导联脱落检测、DRVN导联脱落检测和超低功耗导联开启检测功能。BioZ接收通道还具有高输入阻抗、低噪声、高共模抑制比(CMRR)、可编程增益、各种低通和高通滤波器选项，以及用于同步I和Q采集的两个高分辨率模数转换器。

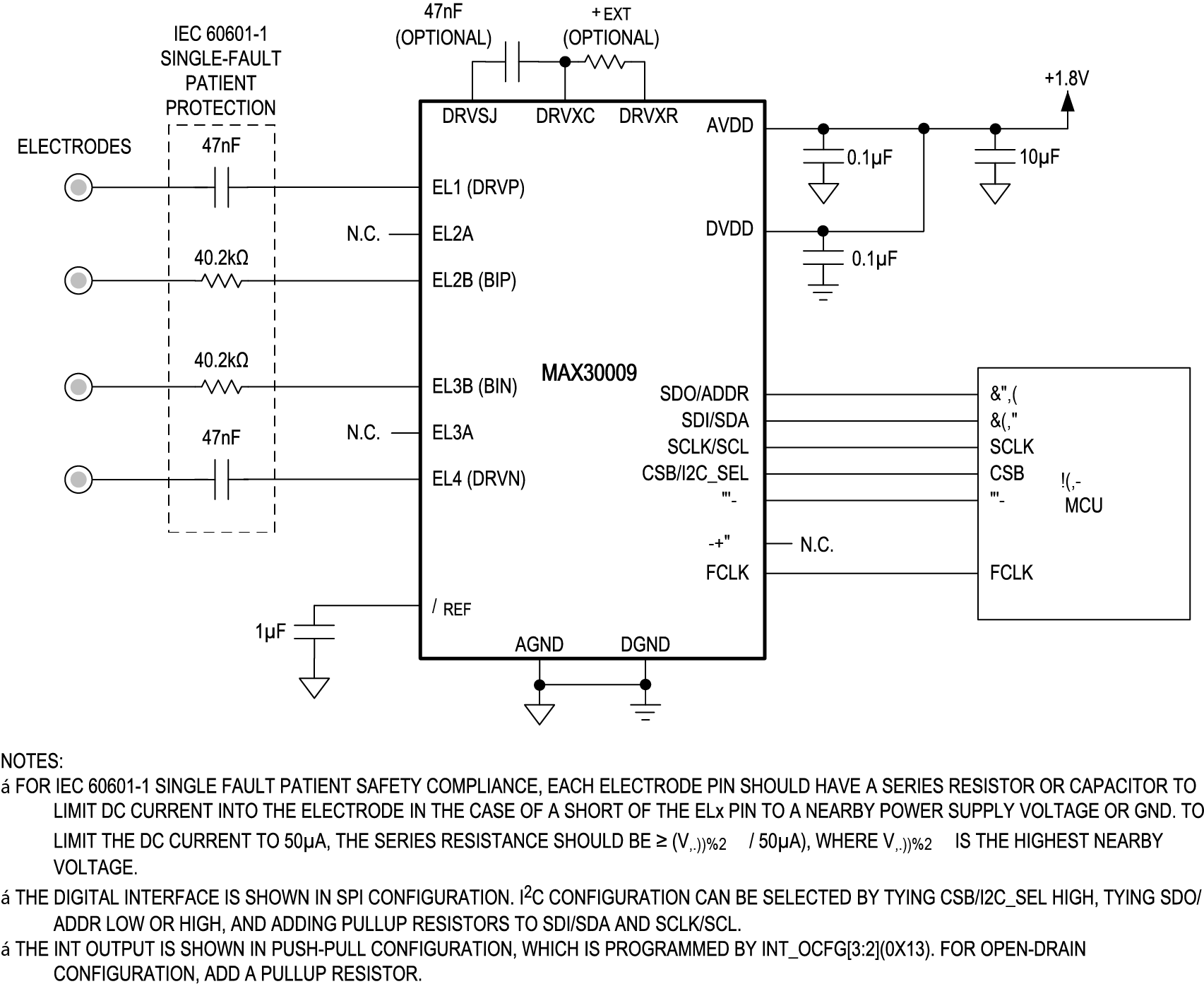

BioZ发射通道具有正弦波电流发生器，可将交流电流驱动到人体内，频率范围为16Hz至806kHz，幅度范围为16nA_RMS至1.28mA_RMS。发射通道还可以在正弦波电压和H桥模式下工作。灵活的输入/输出MUX可使用多组电极进行双极和四极测量。

对于需要高绝对阻抗精度的测量，例如生物阻抗分析/光谱(BIA/BIS)和自动体外除颤器(AED)身体阻抗，MAX30009提供多种校准选项。外部精密电阻可连接到四线式校准端口以实现高精度。内部微调电阻也提供高精度。

基于PLL的时序子系统支持各种微调激励和采样频率，并且可以与其他ADI生物传感器同步，以同时采集数据。

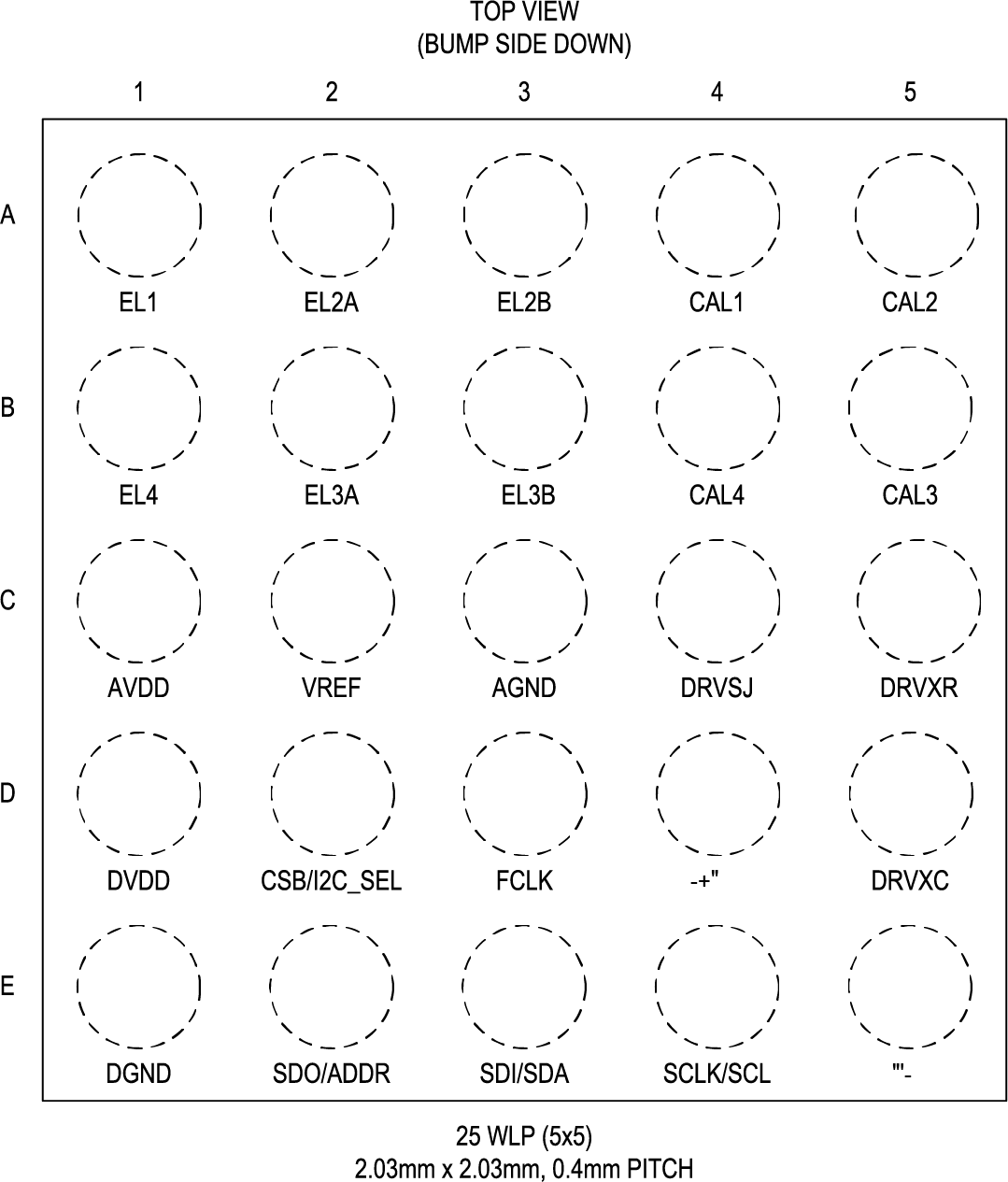

MAX30009采用2.03mm x 2.03mm、25引脚晶圆级封装(WLP)，工作温度范围为-40°C至+85°C。

应用

• 可穿戴健身、健康和医疗设备
• 多频身体组成分析仪
• 无创式血液动力学监护仪
• 自动体外除颤器
• 优化精确检测性能：
• 呼吸频率
• 皮肤电反应/皮肤电活动
• 生物电阻抗频谱
• 身体组成和体液分析
• 心阻抗图和体积描记法
