ADI亚德诺 ADPD7000 产品介绍
2026-03-09
0次
特性
- 多模式模拟前端
- 光学通道
- 4个输入通道，多种工作模式，用于各种传感器测量
- 4通道处理，同步采样
- 12个可编程时隙，用于实现同步传感器测量
- 灵活的输入多路复用，以支持单端传感器测量
- 8个LED驱动器，可以同时驱动其中2个驱动器
- 使用内部振荡器，实现0.004 Hz至9 kHz的灵活采样速率
- AC环境光抑制：78 dB，高达100 Hz
- LED峰值驱动总电流：400 mA
- TIA输入端具有单独的环境光消除DAC，提供高达300 μA的9位控制
- TIA输入端具有单独的LED直流抵消DAC，提供高达190 μA的7位控制
- ECG通道
- 诊断带宽下RMS RTI噪声 <1 μV
- 高输入阻抗20 GΩ
- 接受高达±1.2 V的直流差分输入范围
- 共模抑制比(CMRR)：115 dB
- 灵活的4电极配置支持各种应用
- 交流导联脱落检测和直流导联脱落检测
- 支持常开、低功耗、导联检测
- BIA通道
- 低功耗、高精度激励路径
- 可配置激励频率高达250 kHz
- 采用12位DAC提供正弦波激励
- 高精度，较大的失衡接触阻抗≤20 kΩ
- 采用低噪声设计的可配置接收滤波器
- 复数阻抗测量引擎
- 集成限流电阻
- EDA通道
- 支持电压激励和电流激励
- 10 kΩ至100 MΩ测量范围，分辨率为1 nS
- DFT和抽取，可获得高精度测量结果
- 支持SPI通信
- 704字节FIFO
产品详情和应用

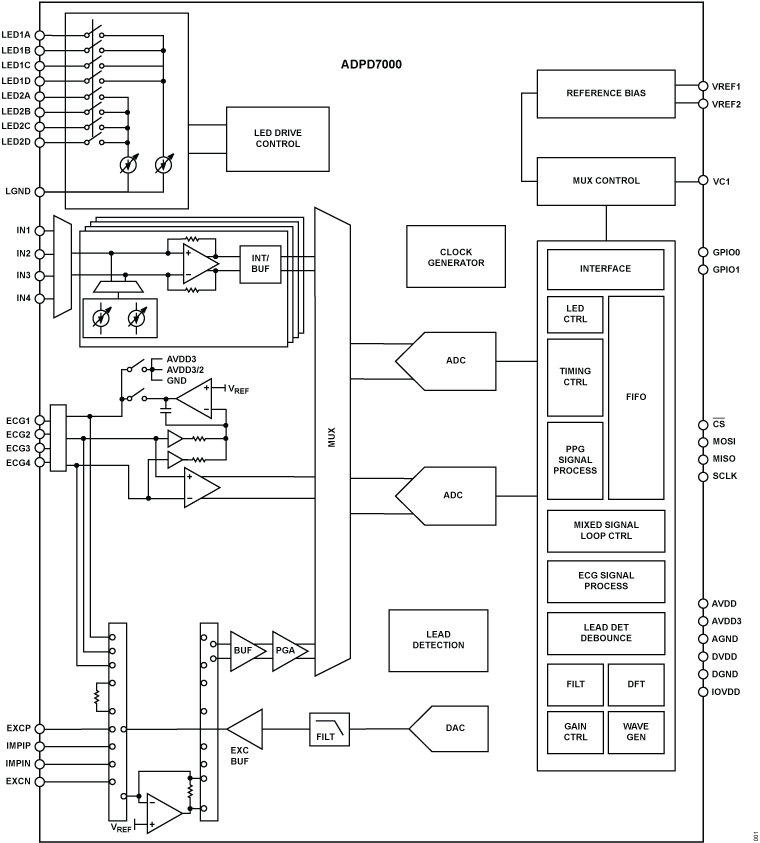

ADPD7000是一款高度集成的模拟前端(AFE)，专为测量各种生命体征信号而设计。
光学通道设计为光学收发器，可以激励多达8个发光二极管(LED)，并测量多达4路独立电流输入的返回信号。信号链可抑制通常来自环境光的异步调制干扰导致的信号失调和损坏，因此无需使用滤光器或通过外部控制的直流抵消电路。
心电图(ECG)信号采集在有各种干扰信号的情况下支持低噪声、诊断级测量。ECG信号链具有许多互补特性，支持ECG测量，如用于共模抑制的驱动参考和用于识别脱落电极的导联脱落检测。
身体阻抗分析(BIA)信号链针身人体阻抗测量设计，具有可配置激励路径和测量路径。激励路径中使用12位数模转换器(DAC)以生成正弦波，实现高精度测量，可配置滤波器用于测量激励信号的人体反应。
皮肤电活动(EDA)信号链专为皮肤电活动而设计。通过多路复用BIA和ECG外设电路，ADPD7000支持分辨率为1 nS的高精度交流和直流测量。
数据输出和功能配置使用ADPD7000上的串行端口接口(SPI)。控制电路包括灵活的LED信号传输和同步检测、数字滤波器、数字波发生器和可配置滤波器。

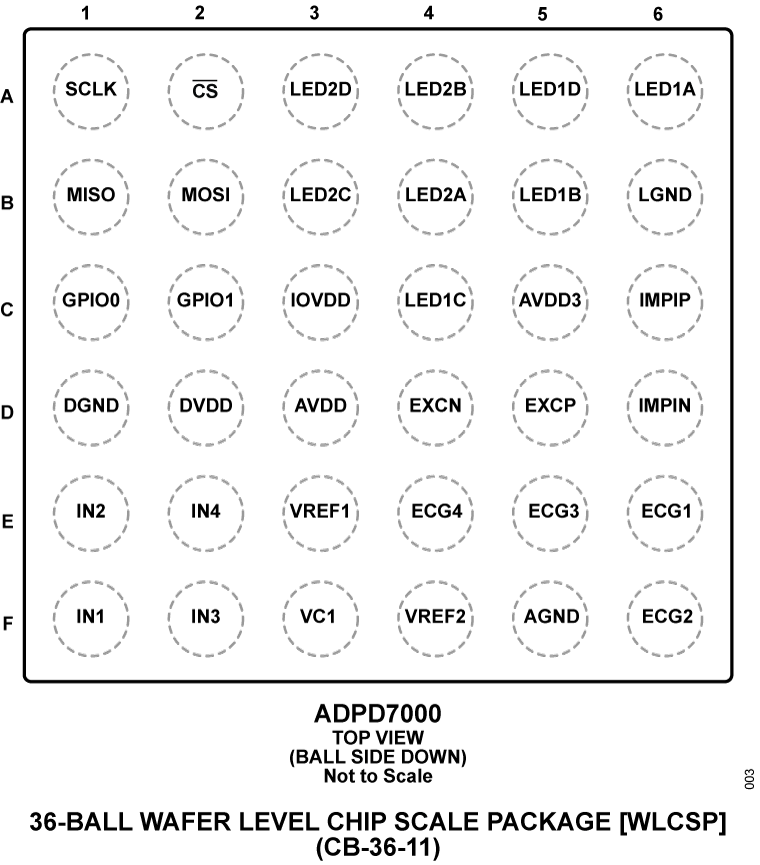

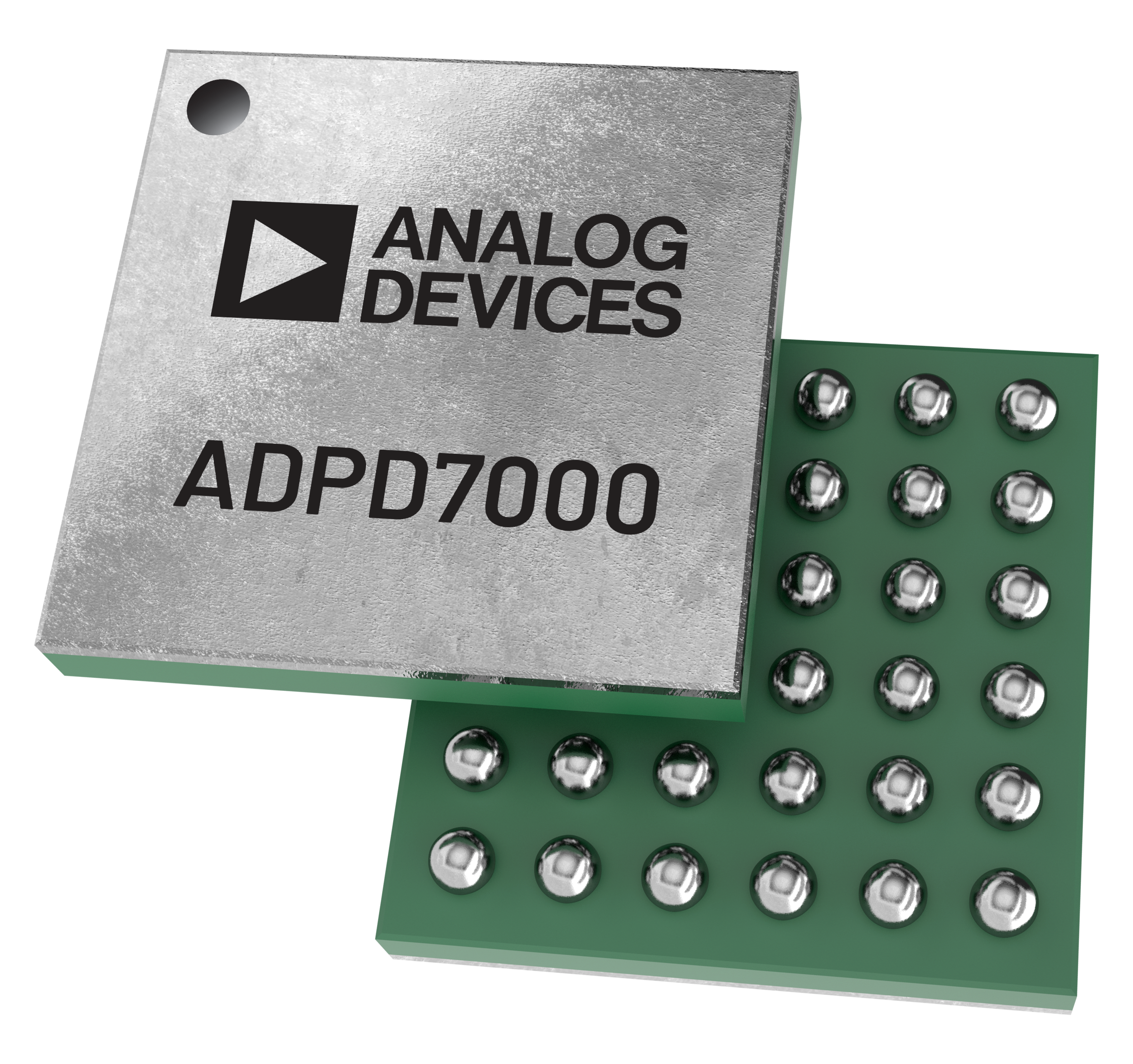

ADPD7000采用2.795 mm × 2.560 mm、0.40 mm间距、36引脚WLCSP封装。
应用
- 可穿戴健康和健身监护仪：心率、心率变异性、脉搏血氧饱和度、身体阻抗分析、水合作用分析和无袖带无创式血压测量
- 临床患者监护仪：小型床边患者监护仪、家庭便携式患者监护仪、小型远程患者监护仪
- 工业监测：颗粒物、气溶胶和气体探测
- 电导率检测
