特性

• 1.8V至3.6V单数字电源工作
• 内部电荷泵用于模拟电路(2.7V至5.5V)
• 12位SAR ADC
  • 12位、312ksps，无失码
  • 16位、1000sps、DSP模式
  • 16字FIFO 以及20位累加器
  • 增益为1、2、4和8的PGA
  • 单极性模式和双极性模式
  • 16输入差分复用器
• 双路12位 加载-感应DAC
  • 16字FFO (仅DACA)
• 用于ADC和DAC独立的电压基准
  • 内部2.5V基准
  • 提供1.25V、2.048V或2.5V可调基准缓冲
• 系统支持
  • ADC报警寄存器
  • 独立运算放大器
  • 双路SPDT模拟开关
  • 内部/外部温度传感器
  • 带时钟I/O的内部振荡器
  • 数字可编程I/O
  • 模拟可编程I/O
  • 可编程的中断
  • 精确的电源电压测量
  • 可编程的双电源电压监测
    • SPI/QSPI/MICROWIRE兼容的4线串口
    • 节省空间的6mm x 6mm、40引脚薄型QFN封装

产品详情和应用

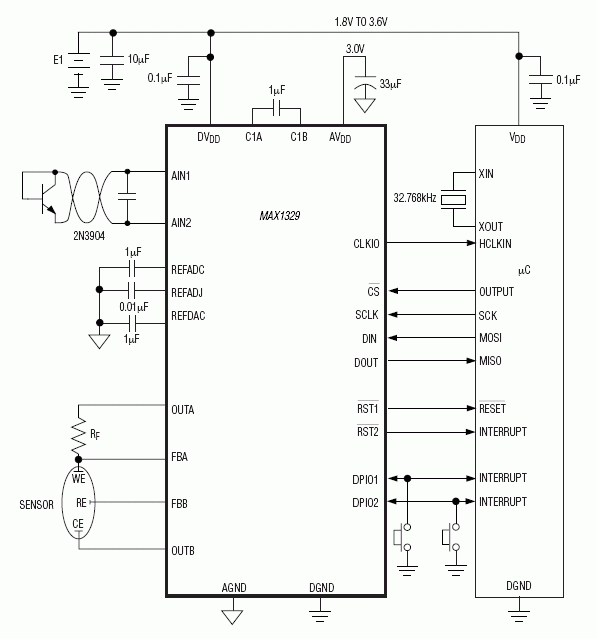

MAX1329/MAX1330是基于逐次逼近型(SAR)模/数转换器(ADC)的智能型数据采集系统(DAS)。该器件具有极高的集成度，单芯片内集成了ADC、数/模转换器(DAC)、运算放大器(op amp)、电压基准、温度传感器以及模拟开关。

MAX1329/MAX1330提供单路ADC，带基准缓冲器。该ADC工作在用户设置的两种模式之一。典型模式下，ADC在312ksps速率下提供12位的分辨率。DSP模式下，ADC在1000sps速率下提供16位的分辨率。ADC可接受一路差分输入或两路单端输入，也可接受其它电路的输入。模拟输入连接片内可编程增益放大器(PGA)，降低了对外部电路的要求。PGA增益在1V/V至8V/V范围内可选。

MAX1329/MAX1330采用1.8V至3.6V数字电源供电。提供关断模式和休眠模式，节省功耗。典型工作模式下，当电源电压< 2.7V时，内部电荷泵可提升电源电压，为模拟电路供电。

MAX1329/MAX1330提供4路模拟可编程I/O (APIO)和4路数字可编程I/O和(DPIO)。可将APIO配置成通用逻辑输入和输出，用作唤醒或为串口缓冲和电平转换功能，通过串口与采用模拟电源AV_DD供电的从机器件通信。将DPIO配置为通用逻辑输入、输出以及直接控制ADC转换速率、模拟开关、DAC装载、唤醒、睡眠和关断的输入以及配置为模/数转换器转换完成时的中断。

MAX1329包含2路12位加载-感应DAC，带有可编程的基准缓冲器和1个运放。MAX1330提供1路12位加载-感应DAC，带有可编程基准缓冲器和2个运放。对于MAX1329/MAX1330，一个16字的DAC FIFO，与DACA一起可用于波形的直接数字合成(DDS)。

4线串口兼容SPI™、QSPI™以及MICROWIRE™。

应用

• 电池供电和便携式设备
• 数据采集系统
• 电化学与光传感器
• 低成本编解码器
• 医疗仪器
