特性

• 完备的单通道、光学数据采集系统
• 结构针对透射和反射心率或SpO2监测进行了优化
• 较低暗电流噪声：< 50pA RMS (采样至采样差)
• 通过多种采样模式和片上平均可实现更低的有效暗电流噪声
• 高分辨率、19位电荷积分ADC
• 3个低噪声、8位LED电流DAC
• 在白卡环回测试中具有优异的动态范围：>89dB (采样至采样差)
• 通过多种采样模式和片上平均，对于SpO2，动态范围可扩展至>104dB；对于HRM可扩展至>110dB。
• 优异的环境光检测范围和抑制能力
  • 环境光电检测器电流> 100μA
  • 环境抑制：> 70dB @ 120Hz
• 使人体可穿戴设备以极低功耗工作
  • 低功耗操作，光学读数通道典型耗流 <10μA @ 25sps
  • 较短照射积分周期：14.8μs、29.4μs、58.7μs、117.3μs
  • 较低关断电流：0.6µA，典型值
• 内置算法进一步增强抑制快速环境瞬态
• 微小、2.048 x 1.848mm、5 x 4 0.4mm焊球间距封装
• -40°C至+85°C工作温度范围

产品详情和应用

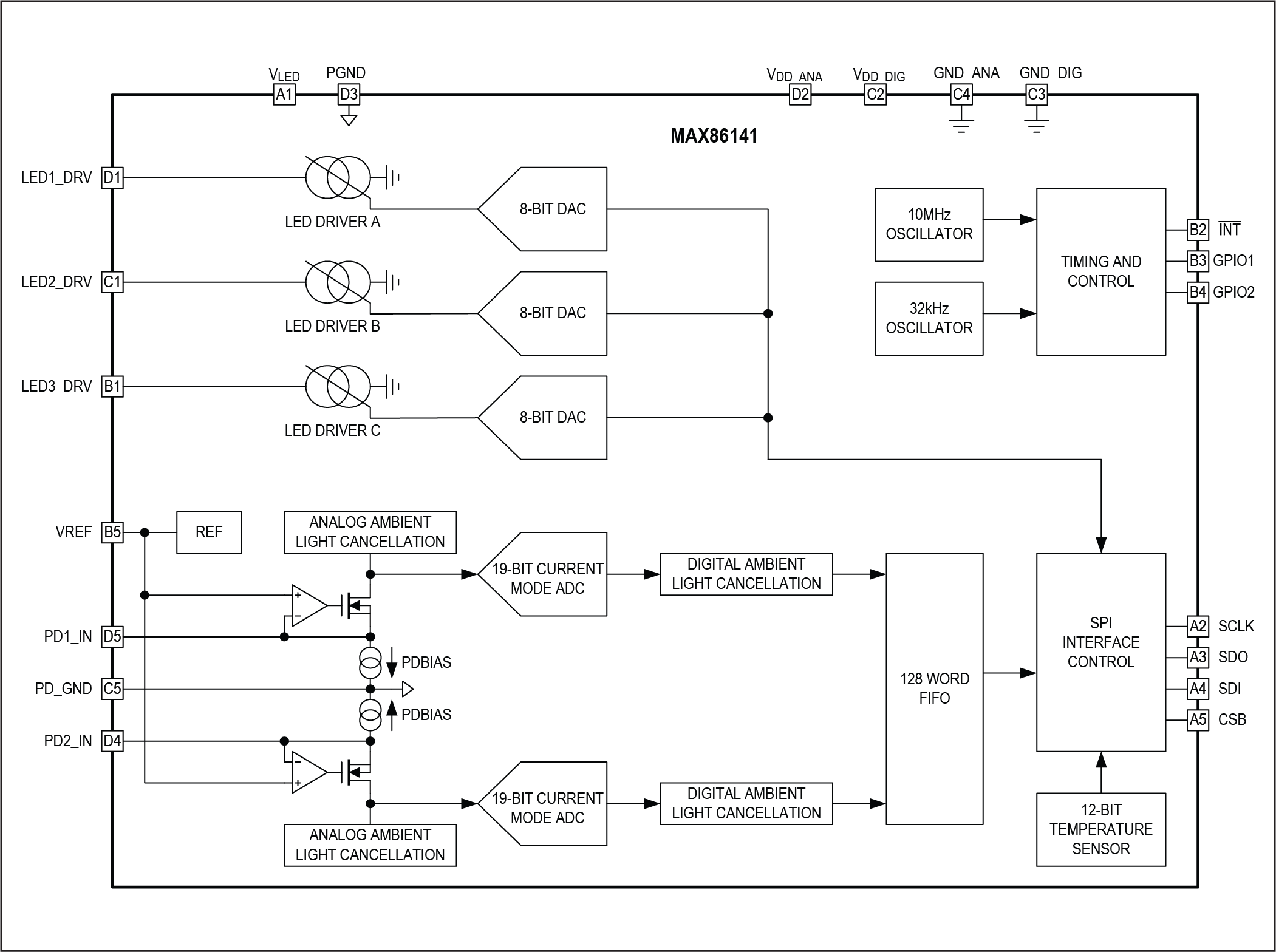

MAX86140/MAX86141均为超低功耗、完全集成的光学数据采集系统。在发射器端，MAX86140/MAX86141具有三个可编程大电流LED驱动器，可配置为使用外部3x2:1复用器驱动多达6个LED。两个MAX86140/MAX86141器件在主从模式下工作，LED驱动器可以使用外部3x2:1复用器驱动多达12个LED。在接收器端，MAX86140具有单个光学读出通道，而MAX86141则具有两个可同时运行的光学读出通道。该器件具有低噪声信号调理模拟前端(AFE)，包括19位ADC、先进的环境光消除(ALC)电路以及栅栏检测和替换功能。由于MAX86140/MAX86141功耗低、尺寸紧凑、易于使用，并且具有出色的环境光抑制能力，因此非常适合脉搏血氧仪和心率检测等各种光学检测应用。

MAX86140/MAX86141采用1.8V主电源电压，以及3.1V至5.5V LED驱动器电源电压。两款器件均支持标准SPI兼容接口和全自动操作。每个器件内置128字的大尺寸FIFO。MAX86140/MAX86141采用紧凑型晶圆级封装(WLP) (2.048 x 1.848mm)，引脚间距为0.4mm。

应用

• 肌肉氧饱和度（SmO₂和StO₂）
• 光学心率
• 经过优化，可佩戴于手腕、手指、耳朵和其他位置
• 提供优化性能，以检测高质量PPG信号
• 氧饱和度(SpO₂)
• 适用于健身、健康和医疗应用的可穿戴设备
