ADI亚德诺 AD7294-2 产品介绍
2026-03-09
0次
特性
- 12位SAR ADC，转换时间为3 μs
4个非专用模拟输入
差分/单端
VREF、2 × VREF 输入范围 - 2个高端电流检测输入
工作电压范围：5 V至59.4 V
最大增益误差：0.75%
输入范围：±200 mV - 2个外部二极管温度传感器输入
测量范围：−55℃ to +150℃
精度：±2℃
串联电阻抵消
- 1个内部温度传感器： 精度：
- 内置监控功能
每通道均配有最小/最大值记录器
可编程报警阈值
可编程迟滞 - 欲了解更多特性，请参考数据手册
产品详情和应用

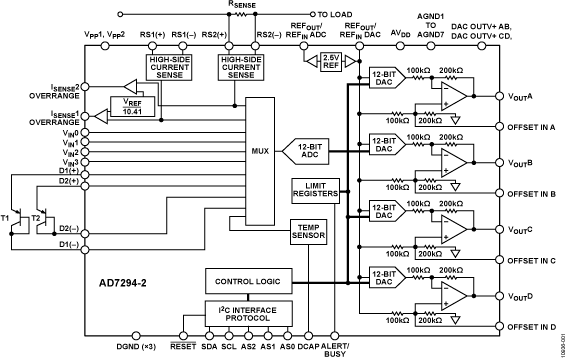

AD7294-2是一种单芯片解决方案，集电流、电压和温度监控和控制所需的全部通用功能于一体。该器件包括用于分流电阻器电流监控的低压(±200 mV)模拟输入检测放大器、温度检测输入和四个非专用型模拟输入通道，这些通道以多路复用方式接入一个转换时间为3 μs的SAR型模数转换器(ADC)。数模转换器(DAC)和ADC均通过高精度内部基准电压驱动。四个12位DAC为电压控制提供所需输出。AD7294-2同时还包括用于警报功能的限值寄存器。该器件的设计符合高压规范： 电流检测输入59.4 V；以及高达15 V DAC的输出电压。

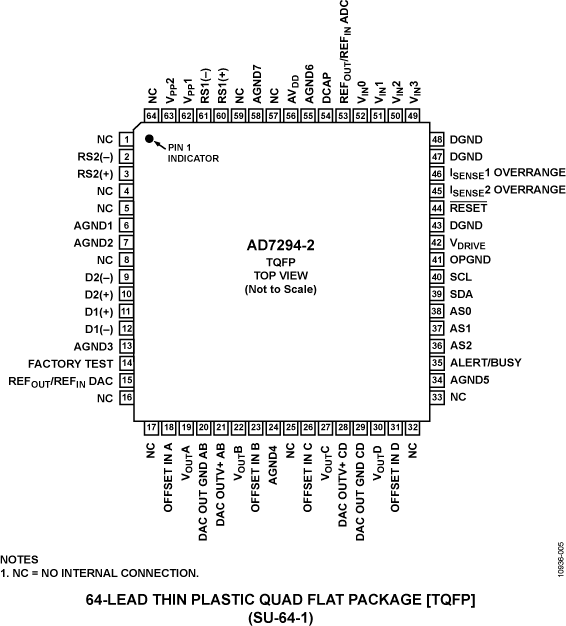

AD7294-2是一种高度集成的解决方案，包括对蜂窝基站应用中的功率放大器进行精确控制所需要的全部功能。在这类应用中，DAC可提供12位分辨率，用以控制功率晶体管的偏置电流。同时集成基于热二极管的温度传感器，以补偿温度效应。ADC对高端电流和温度进行监控。该功能集成于64引脚TQFP封装内，其工作温度为：−40°C至+105°C。
应用
- 蜂窝基站
GSM、EDGE、UMTS、CDMA、TD-SCDMA、W-CDMA、WiMAXM - 点对多点及其他射频传输系统
- 12 V、24 V、48 V车载应用
- 工业控制
