ADI亚德诺 AD9082 产品介绍
2026-03-09
0次
特性
- 灵活、可重新配置的通用平台设计
- 4个DAC和2个ADC(4D2A)
- 支持单通道、双通道、四通道
- 最大DAC/ADC采样速率高达12 GSPS/6 GSPS
- DAC至ADC的采样速率比为1、2、3和4
- ADC和DAC数据路径旁路选项
- 模拟带宽高达8 GHz
- 满量程输出电流范围，交流耦合：7 mA至40 mA
- 片内PLL，支持多芯片同步
- 外部RFCLK输入选项
- 6 GSPS时的ADC交流性能
- 满量程输入电压：1.475 V p-p
- 满量程正弦波输入功率：4.4 dBm
- 噪声密度：−153 dBFS/Hz
- 噪声系数：25.3 dB
- HD2：−65.2 dBFS(2.7 GHz)
- HD3：−70.8 dBFS(2.7 GHz)
- 最差其它谐波（不包括HD2和HD3）：−68.5 dBFS(2.7 GHz)
- DAC交流性能（3.7 GHz输出）
- 双信号音IMD3（每种信号音−7 dBFS）：−78.9 dBc
- NSD，单音，fDAC = 12 GSPS: −155.1 dBc/Hz
- SFDR，单音，fDAC = 12 GSPS: −70 dBc
- 多种数字功能
- 支持真正或复杂的数字数据（8位、12位、16位或24位）
- 可选择的内插和抽选滤波器
- 可配置的DDC和DUC
- 8个精调复数DUC和4个粗调复数DUC
- 8个精调复数DDC和4个粗调复数DDC
- 每个DUC/DDC 48位NCO
- 旁路精调和粗调DUC/DDC的选项
- 可编程的192个抽头PFIR滤波器，用于实现接收均衡
- 支持通过GPIO加载的4种不同的配置文件设置
- 每条数据路径的可编程延迟
- 接收AGC支持
- 快速检测，低延迟，用于实现快速的AGC控制
- 检测缓慢AGC控制的信号监测器
- 专用的AGC支持引脚
- 发送DPD支持
- 微调DUC通道增益控制和延迟调节
- DPD观测路径的粗调DDC延迟调节
- 辅助功能
- 快速跳频
- 直接数字频率合成器(DDS)
- 低延迟数字回送模式（ADC至DAC）
- 具有

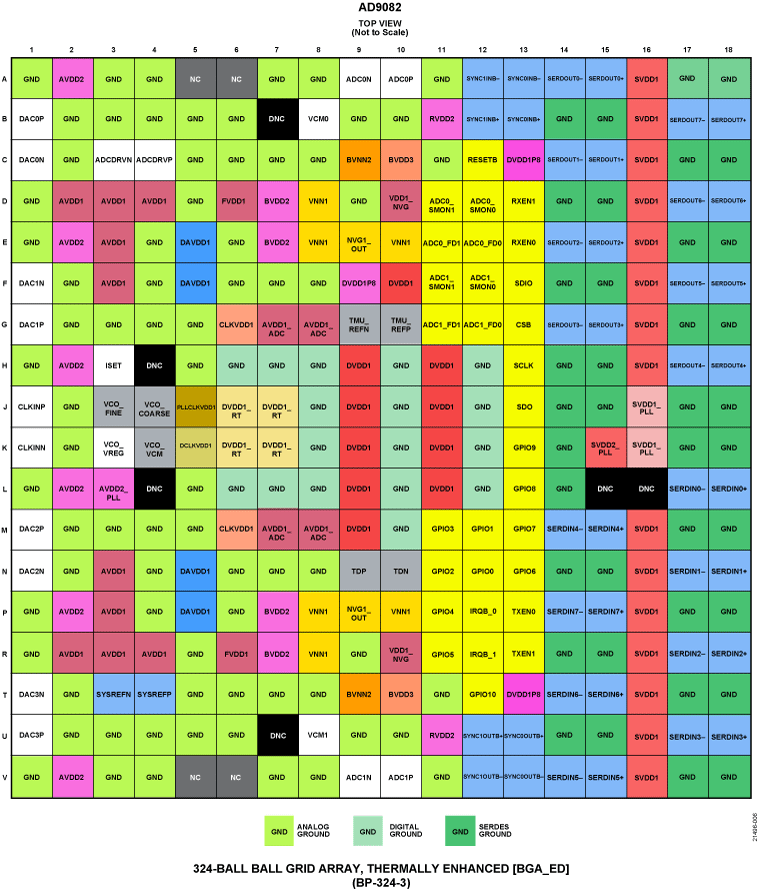

产品详情和应用
混合信号前端(MxFE®) 是一款高度集成的器件，搭载16位、12 GSPS最大采样速率的RF数模转换器(DAC)内核，以及12位、6 GSPS采样速率的RF模数转换器(ADC)内核。AD9082支持4个发射器通道和2个接收器通道。AD9082非常适合需要使用宽带ADC和DAC来处理具有宽瞬时带宽的信号的应用。该器件具有16通道、16.22 Gbps JESD204C或15.5 Gbps JESD204B数据收发器端口、片内时钟倍频器和数字信号处理(DSP)功能，适合宽带或多频段直接至RF应用。AD9082还具有旁路模式，允许ADC和/或DAC内核的全宽带功能旁路DSP数据路径。此器件还具有低延迟回送和跳频模式，适用于相控阵雷达系统和电子战应用。
应用
- 无线通信基础设施
- 微波点对点、E频段和5G毫米波
- 宽带通信系统
- DOCSIS 3.1和4.0 CMTS
- 相控阵雷达和电子战
- 电子测试与测量系统
