特性

• +1.8V至+3.6V单电源供电
• 多通道、16位Σ-Δ ADC
  • 10sps至477sps可编程转换速率
  • 自失调、系统失调以及增益校准
  • 增益为1、2、4或8的PGA
  • 单极性和双极性模式
  • 10路输入差分复用器
• 10位加载-感应DAC
• 通用运算放大器
• 双通道SPDT和SPST模拟开关
• 可选基准
  • 1.25V、2.048V和2.5V
• 内部电荷泵
• 系统支持
  • RTC和闹钟寄存器
  • 内部/外部温度传感器
  • 内部振荡器，带时钟输出
  • 用户可编程I/O和中断发生器
  • V_DD监测器
• SPI/QSPI/MICROWIRE、4线串行接口
• 节省空间的(6mm x 6mm x 0.8mm)、40引脚TQFN封装

产品详情和应用

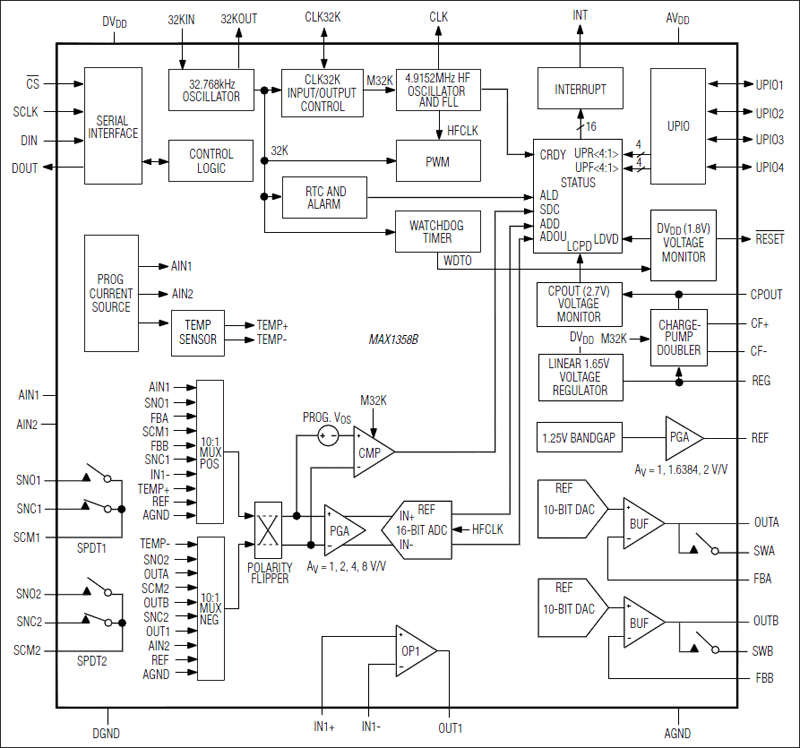

MAX1358B智能数据采集系统(DAS)基于16位、Σ-Δ模数转换器(ADC)，系统支持的功能使其非常适合基于微处理器(µP)的系统。器件在单个芯片中集成了ADC、DAC、运算放大器、内部可选电压基准、温度传感器、模拟开关、32kHz振荡器、带闹钟功能的实时时钟(RTC)、高频锁频环(FLL)时钟、四个用户可编程I/O、中断发生器以及1.8V和2.7V电压监测器。

MAX1358B带有两路10:1差分输入复用器(mux)，可接受0至AV_DD的信号电平。片上1倍至8倍可编程增益放大器(PGA)用于测量低压信号，减少了所需的外部电路。

MAX1358B采用+1.8V至+3.6V单电源供电，正常工作模式下仅消耗1.15mA电流，休眠模式下电流仅为3µA。MAX1358B带有两个DAC以及一路通用运算放大器。

串行接口兼容于SPI™/QSPI™或MICROWIRE™，用于上电设置、配置并检测所有功能模块的状态。

MAX1358B采用节省空间的40引脚TQFN封装，工作在商业级(0°C至+70°C)和扩展级(-40°C至+85°C)温度范围。

应用

• 电池供电和便携式设备
• 数据采集系统
• 电化学与光传感器
• 工业控制
• 医疗仪器
