ADI亚德诺 AD5593R 产品介绍

2026-03-09 0次

特性

可配置的8通道ADC/DAC/GPIO
- 可配置为下列任意组合：
  - 8个12位DAC通道
  - 8个12位ADC通道
  - 8个通用I/O引脚

集成温度传感器

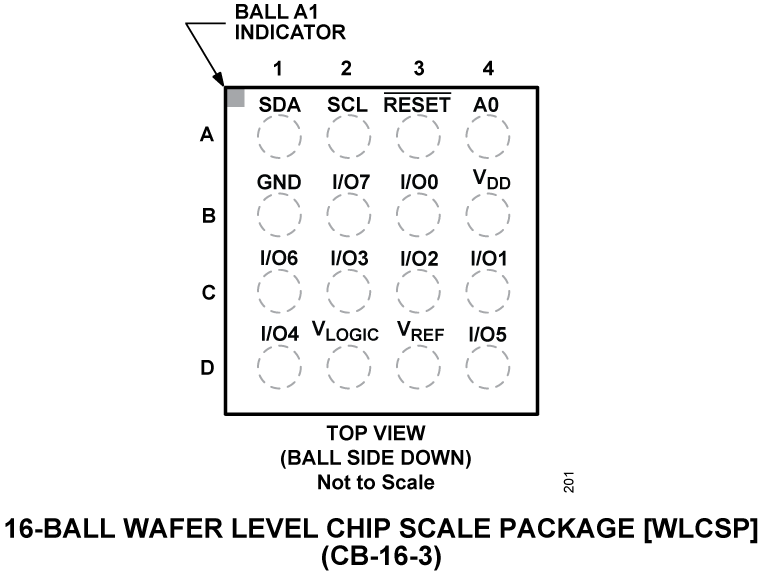

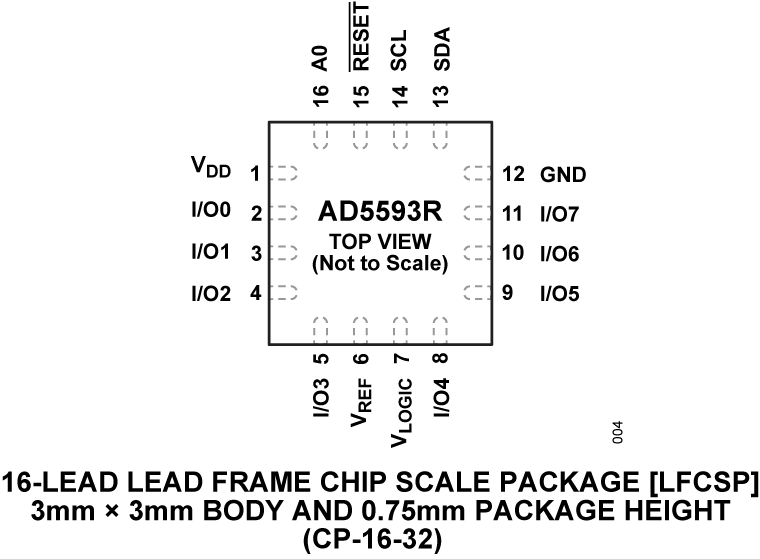

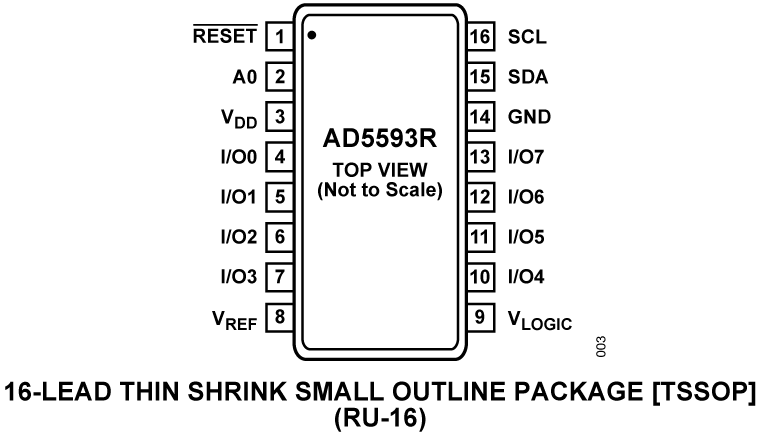

16引脚TSSOP和LFCSP以及16引脚WLCSP封装
I²C接口

产品详情和应用

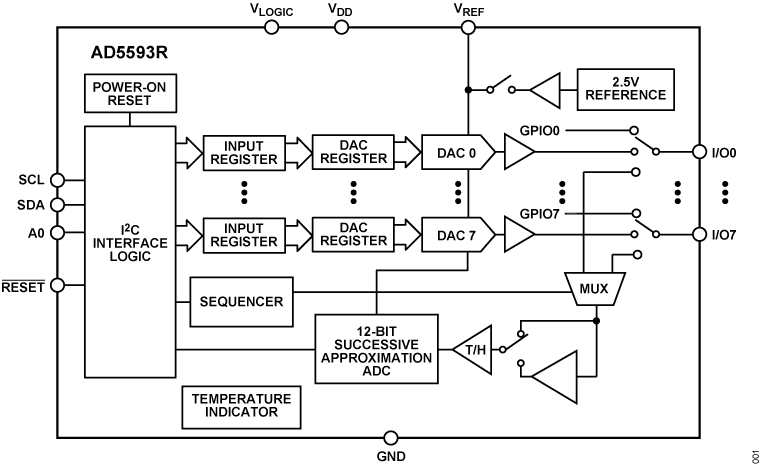

AD5593R集成8个可单独配置为DAC输出、ADC输入、数字输出或数字输入的I/O引脚。 I/O引脚配置为模拟输出时，由12位DAC驱动。 DAC输出范围为0 V至V_REF，或0 V至2 x V_REF。 I/O引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。 ADC输入范围为0 V至V_REF，或0 V至2 × V_REF。 I/O引脚还可配置为通用数字输入或输出(GPIO)引脚。通过I²C写/读操作访问GPIO寄存器，可置位或回读GPIO引脚状态。

AD5593R集成2.5V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。温度值回读为ADC读序列的一部分。

AD5593R采用16引脚TSSOP和LFCSP以及16焊球WLCSP封装，工作温度范围为-40°C至+105°C。

应用

控制与监测
通用模拟和数字I/O
