特性

• 单芯片、半双工1200bps FSK调制、解调器
• 数字信号处理可保证在干扰环境中提供可靠的输入信号检测
• 正弦波输出信号，具有最低的谐波失真
• 只需少量外部元件，提供节省空间的解决方案
• 标准的3.6864MHz晶体元件
• 符合HART协议物理层规范要求
• 2.7V至3.6V工作电压
• 285µA (最大值)工作电流
• 节省空间、5mm x 5mm x 0.8mm、20引脚TQFN封装

产品详情和应用

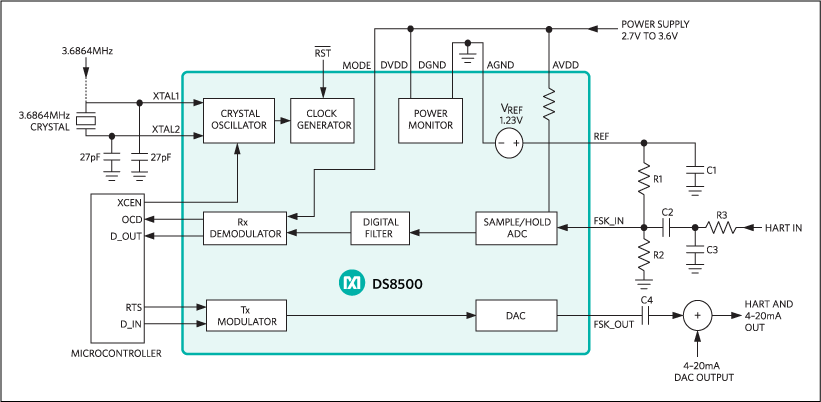

DS8500是一款单芯片、可寻址远程传感器通道(HART®)的调制解调器，满足HART协议物理层规范要求。该器件集成了1200Hz/2200Hz FSK信号调制、解调功能，具有极低功耗，由于集成了数字信号处理功能，只需很少的外部器件。输入信号通过模/数转换器(ADC)采样，然后进行数字滤波/解调。该架构确保在干扰环境下能进行可靠的信号检测。输出数字模拟转换器(DAC)产生正弦波，并提供一路低噪信号，该信号可在1200Hz和2200Hz之间连续切换。发送时，通过禁用接收电路实现低功耗，反之亦然。DS8500理想用于低功耗过程控制变送器。

应用

• 4mA到20mA环路供电变送器，用于温度、压力、流量及电平测量
• HART调制解调器接口连通
• HART多路复用器
